SX1231：低功耗UHF RF收发器解决方案
发布时间：2011-4-28 17:51
发布者：1046235000
Semtech 公司的SX1231是一款高集成度RF收发器，能够在很宽的频率范围内运行，包括433MHz、868MHz和915MHz免许可证ISM（工业、科技和医疗）频段。其高集成度架构将外部元件数量降至最低水平，同时还保持了最高的设计灵活性。所有主要的RF通信参数都是可编程的，大多数可动态设定。SX1231提供了可编程窄带和宽带通信模式的独特优势，而无需修改外部元件。SX1231针对低功耗进行了优化，同时还提供了高RF输出功率和通道化操作。TrueRF™技术实现了低成本外部元件数量（消除了SAW滤波器），同时仍然符合ETSI和FCC规范的要求。

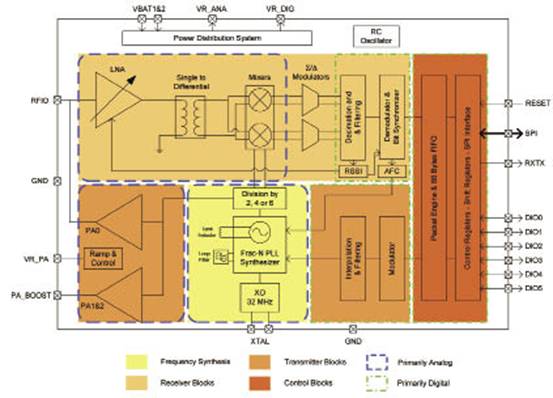

图1 SX1231简化方框图

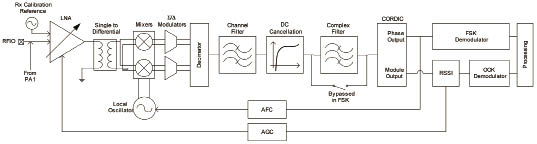

图2 SX1231接收器方框图 SX1231的主要特性 • 高灵敏度：低至-120dBm（在1.2kbps下） • 高选择性：16抽头FIR通路滤波器 • 防弹前端：IIP3 = -18dBm、IIP2 = +35dBm、80dB阻塞免疫度、无图像频率响应 • 小电流：Rx = 16mA、100nA寄存器保存 • 可编程Pout：-18 dBm~+17dBm（在1dB步内） • 随着芯片电压的变化，RF性能保持不变 • FSK位速率高达300kb/s • 分辨率为61Hz的、全面集成的合成器 • FSK、GFSK、MSK、GMSK和OOK调制 • 内置式位同步器，进行时钟恢复 • 输入同步字识别 • 115dB+动态范围RSSI • 利用超高速AFC实现自动RF感应 • 带有CRC、AES-128加密和66字节FIFO的信息包引擎 • 内置式温度传感器和电池电量低指示器
图3 SX1231发送器方框图

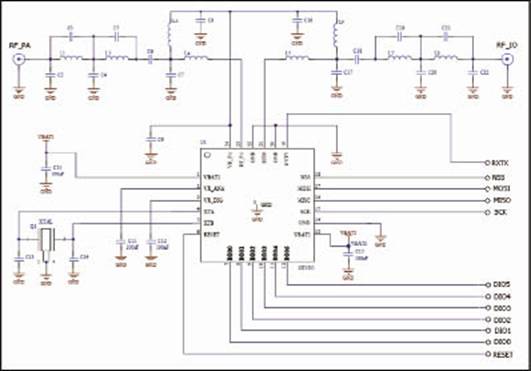

图4 SX1231应用电路图 SX1231的应用 • 自动读表 • 无线传感器网络 • 家庭和建筑物自动化 • 无线告警和安全系统 • 工业监视和控制 更多详情，敬请浏览： http://solution.eccn.com/solution_2011030311081687.htm |
