由宽带跨导型运算放大和缓冲器OPA660构成的视频亮度矩阵电路

发布时间:2011-4-19 10:39    发布者:circuit_share
关键词: OPA660 , 缓冲器 , 宽带跨导型 , 视频亮度矩阵 , 运算放大

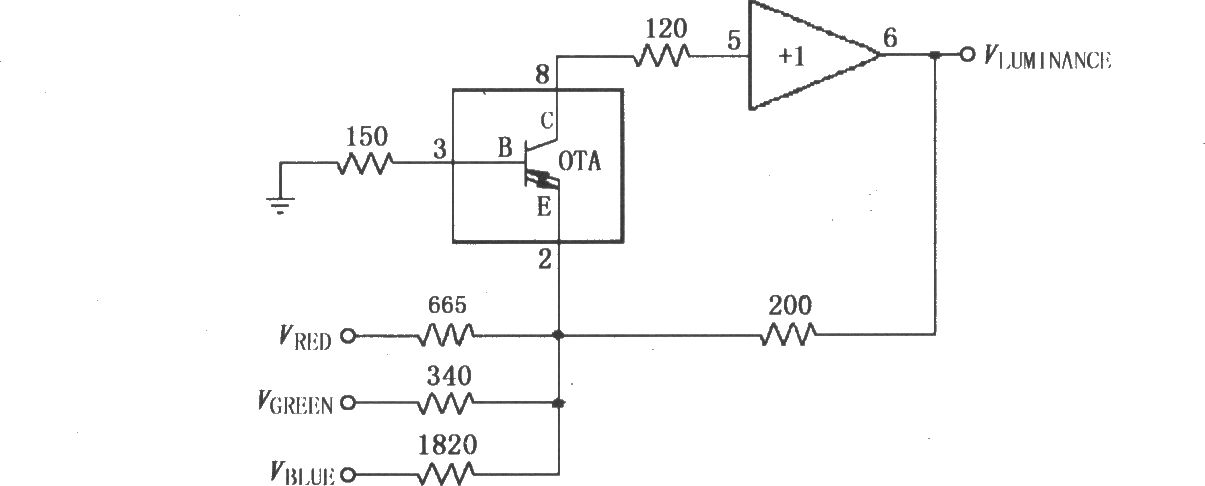

如图所示为由OPA660构成的视频亮度矩阵电路。OPA660构成共基极放大器电路,在其2脚有三路信号输入:红色VRED、绿色VGREEN、蓝色VBLUE,由内部OTA及 1放大器叠加放大后从6脚输出亮度信号VLUMINANCE。三路信号所连接的电阻的精度为1%,产生30%:59%:11%的RGB混合比例。
