LOG100输入端的基准电流的“T”型网络电路
发布时间：2011-4-18 10:44
发布者：circuit_share

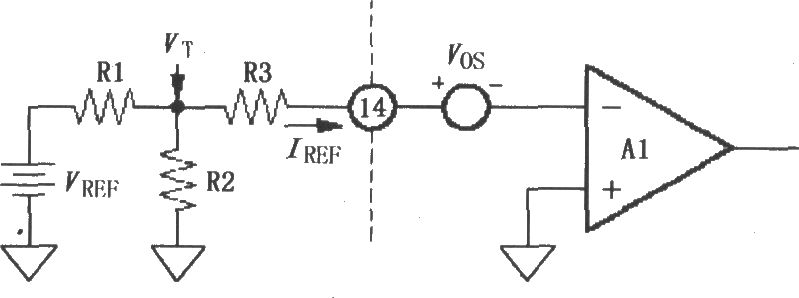

 如图所示为LOG100输入端的基准电流的“T”型网络电路。在应用LOG100时，如果基准电流IREF很小，则往往需要非常大的电阻值来设置IREF。例如，电源为15V，若要求IREF=10nA，则RREF=15V／10nA=1500MΩ。对于如此之大的电阻值，用单个电阻来实现是很困难的。图中采用“T”型网络就是为了解决这个问题的方案。它将大电阻分解为由R1、R2、R3组成的“T”型网络接到输入端(14脚)，用分压的方法来减小电阻值，普通电阻即可实现单个大电阻所要求的基准电流IREF设置。该方法同样可用于另一个输入端(1脚)。采用这种方法，要注意有可能引起内部放大器A1的输入失调电压误差，造成14脚实际电压不等于零，而等于A1的输入失调电压，输入失调电压的范围在0～5mV。解决方法是设置R1、R2、R3时，保持VT电压大于5mV，即可使这种影响忽略不计。 |
