数字示波器NSAT-3010自动化计量软件系统设计与实现

namisoft

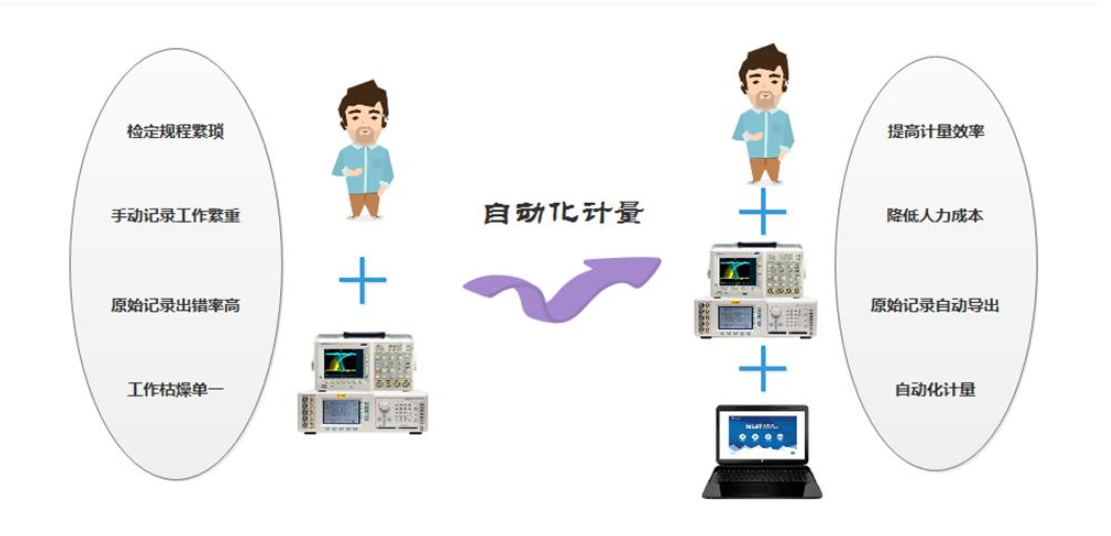

        传统的手工检定不仅效率低,还容易出错,对每一种数字示波器的检定需要测试人员翻阅大量的资料和记录大量的数据；自动测试系统具有准确快速地测量参数、直观地显示测试结果、自动存储测试数据等特性,是传统的手工测试无法达到的。用自动测试系统实现对数字示波器的程控检定将会是仪器检定的趋势。 示波器在各单位使用数量很大,在各级计量检定部门中示波器的计量检定工作量也很大。对于手动测量,要人工读取数据、记录数据、计算误差、打印证书,容易出现人为的读数或记录错误。

       数字示波器是无线电测量领域中应用及其广泛的一种测量仪器。在时域测量中占有不可替代的位置,在无线电测量中遇到的信号大部分都是电压随时间变化的。为了让数字示波器工作在合格的状态,对数字示波器定期、快速、全面的检定,保证其量值溯源,是摆在测试工程师面前的一项紧迫任务。

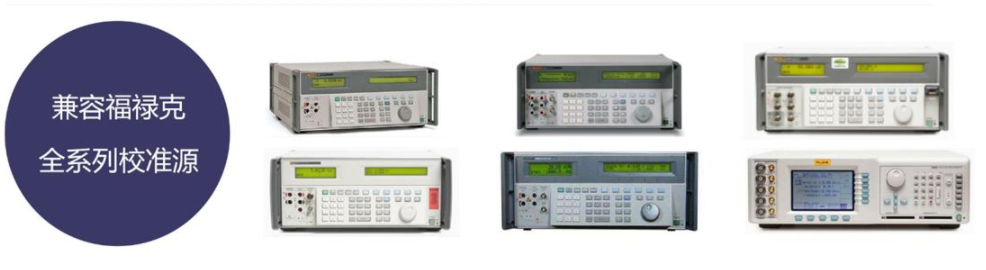

纳米软件利用带有程控功能的示波器校准仪(FLUKE9500、FLUKE5800、FLUKE5502)和被测数字示波器组成了一套自动检定装置,使用LabWindows/​CVI程序语言编写的软件来控制被测数字示波器按照国家检定规程的规定进行自动化检测。并结合Tektronix、Keysight、Rigol等品牌示波器实现了其自动化检定测试。

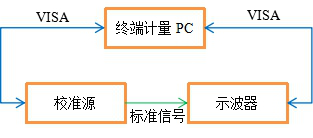

      纳米软件NSAT-3010数字示波器自动计量系统,兼容多种仪器通信方式，如GPIB、RS232、LAN、USB总线实现对示波器校准仪和数字示波器的远程控制和操作。其原理是通过VISA实现SCPI程序的发送和数据的接收,而基于消息基的示波器校准源和数字示波器接收计算机发送过来的SCPI程序,并通过它们本身的CPU进行程序的翻译执行来响应用户程序,并将数据送到总线、缓冲区或内存以供计算机的读取做进一步的处理。图为NSAT-3010示波器自动计量系统框架图。

示波器自动计量系统框架图

      纳米软件NSAT-3010示波器自动计量系统具有广阔的发展前景：实行自动化检测是降低检定、校准测试成本,提高工作效率和减少人为因素影响的有效途径,使数字示波器计量检测技术迈向了自动化,具有广泛的应用前景。纳米软件NSAT-3010示波器自动计量系统设计方法对于数字万用表、频谱分析仪同样具有借鉴价值。

     系统严格参照国家计量标准而开发，计量流程可根据客户需求定制化设定，全面满足客户计量需求，自动封装计量检定规程，极大提高仪器计量效率，使记录规范化,出具的证书质量有了可靠的保证,并且填补了公司在自动化测量方面的空白。NSAT-3010数字示波器软件已经应用于公司数字示波器的检定中,并且已经成功申报了软件著作权。

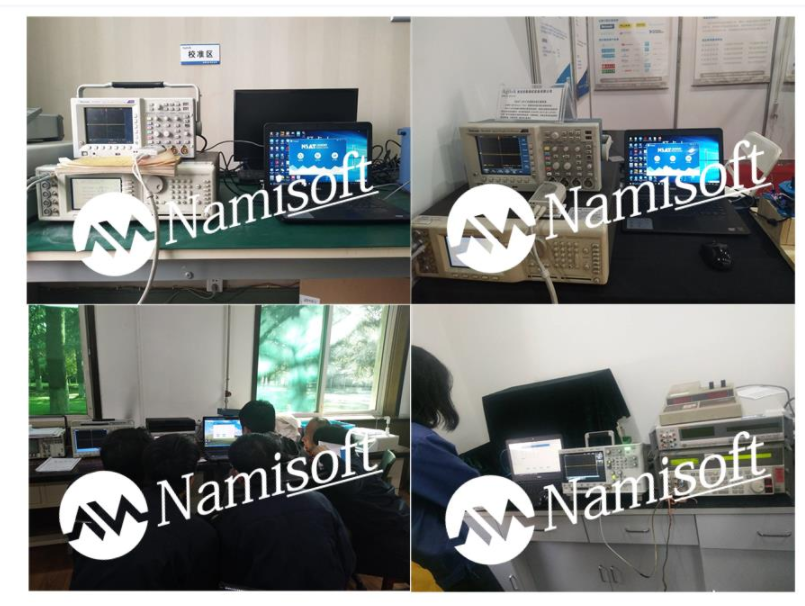

     NSAT-3010示波器自动计量系统自动封装国家计量检定标准，计量项目齐全、操作流程清晰、计量结果精确，相较于传统手动计量方法有着明显优势，能针对性的解决人工手动计量所遇到的多种难题，提高计量功效50-100倍。NSAT-3010示波器自动计量系统已在多家计量检测机构应用部署。
