RGBW四通道3-48V输入3V超低启动电压NU514线性调光12-360MA电流可调的线性恒流IC

发布时间:2020-9-15 10:46    发布者:NU501
关键词: NU514 , RGBW四路恒流 , 线性调光 , 分段调光灯条
芯片特点:
   四通道恒流输出,单通道最大100MA
12-90MA 外挂电流设定
3V-3.5V 超低供电电压
优异的电流均匀性
通道与通道电流相差 小于3%
芯片与芯片间相差小于4%
Oe 脉冲宽度: 120ns
施密特触发输入

165℃ 热开关保护机制
5ns 输出组延迟,用于错位输出
最大输出电压: 30v
-40℃~85℃工作温度

芯片特性;NU514是一种用于LED照明的4路恒流接收器驱动器,用于 led 照明。NU514通过单个OE引脚的控制,NU514可以同时吸收4路恒流。输出电流可由外挂电流设定电阻设定,各个输出通道可以相互连接,以获得更高的电流驱动能力。 具有这种并行输出能力,一个 nu514可以驱动大多数 led 使用的12毫安到360毫安的恒流。
电路保护:
3KV输出通道ESD保护
应用方案:
一般的LED照明
工程照明
LCD背光照明
户外照明
数能积体电路有限公司   何R  13549161062  QQ:2102298123

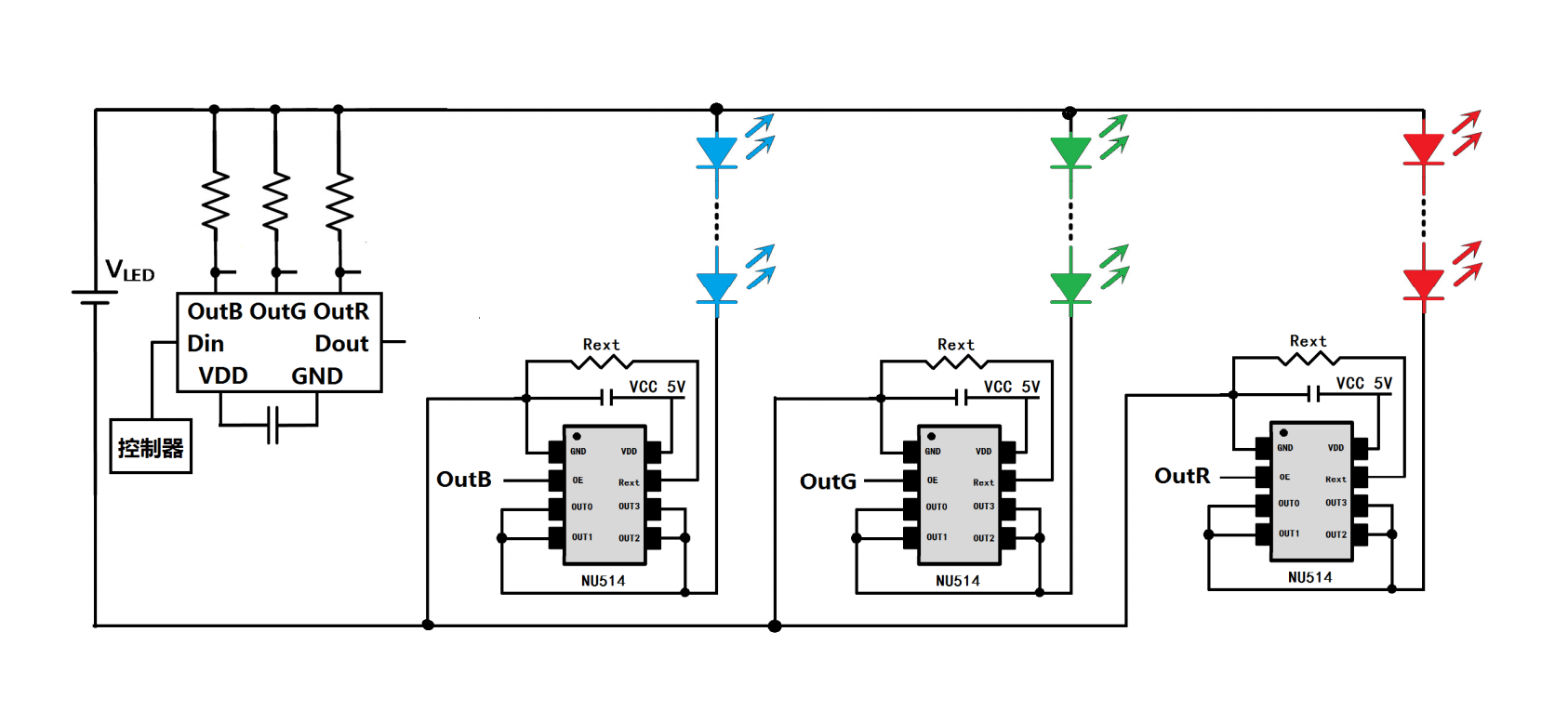

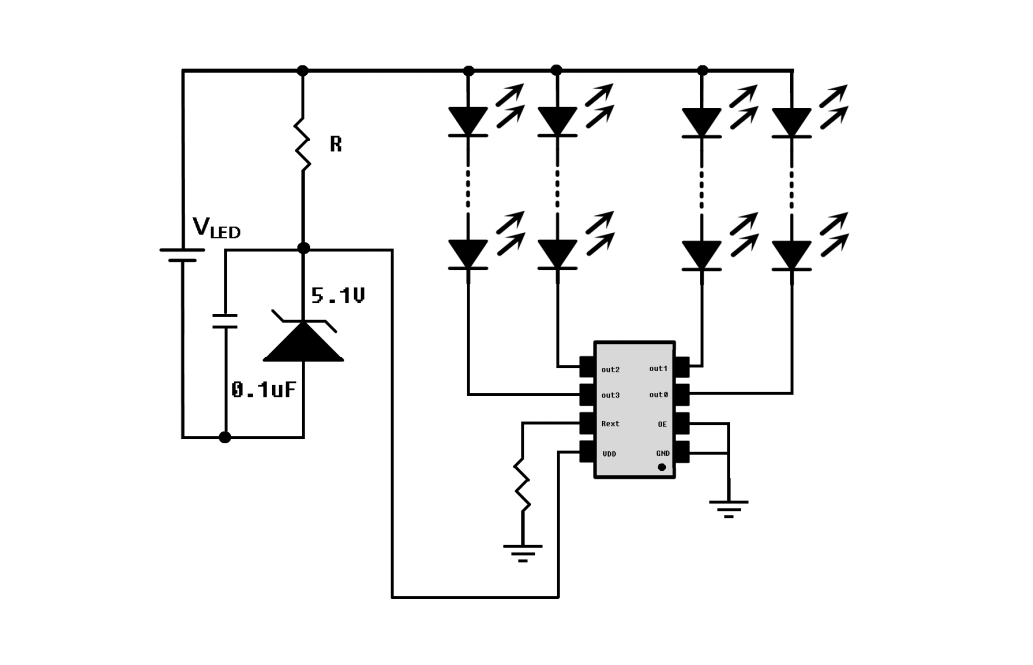

应用电路
1594714184(1).jpg 1594714216(1).jpg 1594714235(1).jpg
