DW1000 收发 芯片

DN1139

UWB 技术, 目前主要应用在室内定位、人员定位系统等定位领域。近年来被应用在无
线定位和雷达测距应用中，因此作为民用雷达和民用测距取得了较快的发展。而今天，我
们主要要来介绍的产品就是 UWB 技术的芯片 DW1000。
DW1000 是 Decawave 公司开发的全球第一款完全集成超宽带(uwb)低功耗低成本的收发
芯片，兼容 ieee802.15.4-2011。Dw1000 可以用于双向测距或 tdoa 定位系统，定位资产
的精度为 10 厘米,还支持 6.8 mbps 的数据传输速率。该芯片拥有精确的位置识别和数据
传输功能，为实时定位和室内定位系统、定位服务、无线传感器网络和 IoT 提供了一种全
新的定位方法。例如当应用在隧道人员工作的情景时，需要确定好精准的位置，这个时候
DW1000 就可以完美地发挥作用了。

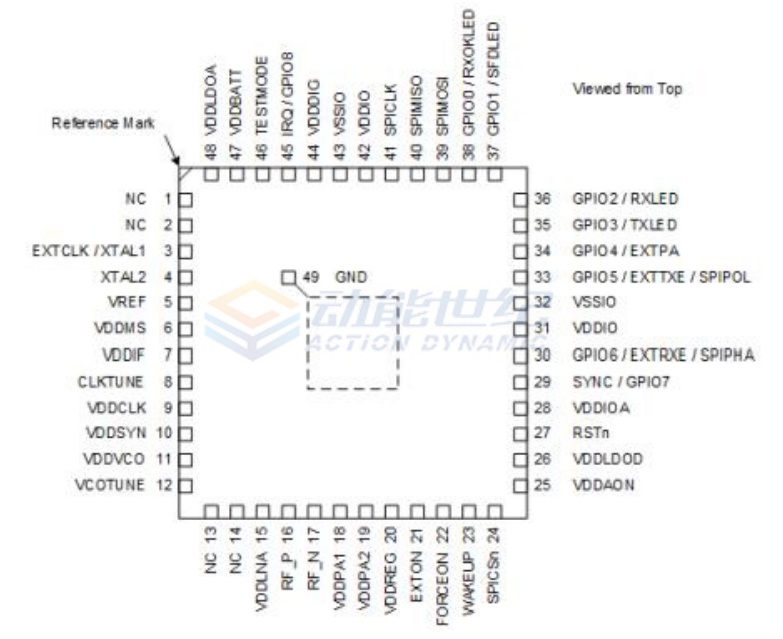

引脚说明图如下：

主要特性：
•ieee802.15.4-2011 uwb 兼容
•支持 6 个射频频带，频率范围从 3.5 ghz 到 6.5 ghz
•可编程发射 / 输出功率
•完全相干的接收器，最大范围和精度
•符合 fcc & 2.8 v to 3.6 v
• low power consumption
• sleep current 1 a
• deepsleep current 50 na
• data rate of 110 kbps，850 kbps, 6.8 mbps
•高数据吞吐量应用程序的最大包长度为 1023 字节
•集成的 mac 支持特性
•支持 twr 和 tdoa
•spi 主机处理器接口
•6 mm x 6 mm 48-pin qfnpackage，0.4 mm 铅距
•小数量 支持精确定位和数据同时传输资产定位精确 10 厘米扩展通信范围到 290 m@110 kb
/ ps10% 每个最小化 rtls 高多径衰落免疫性支持高标签 精确的实时定位系统(rtls)使用
双向测距或 tdoa 方案在各种市场中
•位置感知的无线传感器网络
应用领域：
1. 煤矿井下人员定位
2. 监狱或看守所人员定位
3. 隧道人员定位
4. 物流叉车定位
就 UWB 定位与蓝牙，WIFI，RFID 定位相对比，它具有实时定位和精确定位的双重优
点，定位的延迟时间远远小于蓝牙定位、WIFI 定位等其他的室内定位技术，精度又可以达
到 10cm 左右，是室内高精度定位的首选。
毋庸置疑，社会的变化，生活的需求，信息化时代的进步，都大大加快了物联网的发展。
无论是传统的 RFID 和蓝牙定位还是最新的 UWB 室内定位，都紧扣行业的脉搏，推动着物联
网产业的发展。随着行业对流程的实时性以及对精确定位有着越来越高的要求，使用的场景
和用户人群越来越广泛，定位技术的前景将越来越广阔。
针对 UWB 技术 DW1000 芯片还可配套 STM32L100C6U6 MCU 方案一起使用，我司（深圳市动
能世纪科技有限公司）长期有货并大量供应
