介绍场效应管的分类

场效应管的分类

场效应管分为结型场效应管（JFET）和绝缘栅场效应管（MOS管）两大类。

按沟道材料型和绝缘栅型各分N沟道和P沟道两种；按导电方式：耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。

结型场效应管（JFET）

1、结型场效应管的分类：结型场效应管有两种结构形式，它们是N沟道结型场效应管和P沟道结型场效应管。

结型场效应管也具有三个电极，它们是：栅极；漏极；源极。

电路符号中栅极的箭头方向可理解为两个PN结的正向导电方向。

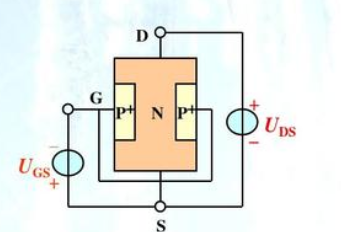

2、结型场效应管的工作原理（以N沟道结型场效应管为例），N沟道结构型场效应管的结构及符号，由于PN结中的载流子已经耗尽，故PN基本上是不导电的，形成了所谓耗尽区，当漏极电源电压ED一定时，如果栅极电压越负，PN结交界面所形成的耗尽区就越厚，则漏、源极之间导电的沟道越窄，漏极电流ID就愈小；反之，如果栅极电压没有那么负，则沟道变宽，ID变大，所以用栅极电压EG可以控制漏极电流ID的变化，就是说，场效应管是电压控制元件。

绝缘栅场效应管

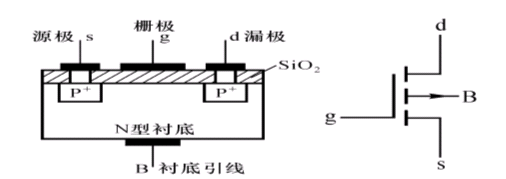

1、绝缘栅场效应管（MOS管）的分类：绝缘栅场效应管也有两种结构形式，它们是N沟道型和P沟道型。无论是什么沟道，它们又分为增强型和耗尽型两种。

2、它是由金属、氧化物和半导体所组成，所以又称为金属—氧化物—半导体场效应管，简称MOS场效应管。

3、绝缘栅型场效应管的工作原理（以N沟道增强型MOS场效应管为例）它是利用UGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。

场效应管的工作方式有两种：当栅压为零时有较大漏极电流的称为耗尽型；当栅压为零，漏极电流也为零，必须再加一定的栅压之后才有漏极电流的称为增强型。
