蓝牙音箱的音频功放/升压/充电管理IC如何搭配选型？
发布时间：2020-6-16 10:12
发布者：yongfukang
|

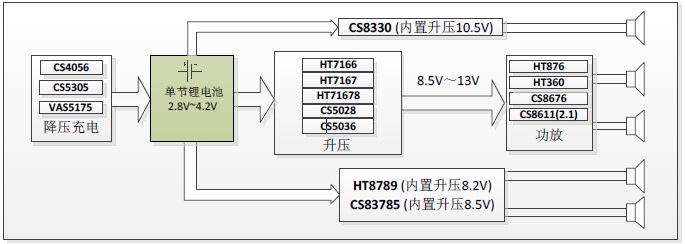

电池供电蓝牙音箱以及便携式广场舞音箱功率越做越大。因为相关充电电路成熟稳定，供应链的配套，成本要求等因素，单节锂电3.7V，双节锂电7.4V，三节锂电或者铅酸电池12V供电是市场应用主流的方案。3.7V，7.4V，12V直供输出功率有限，所以升压后再给功放供电是提升输出功率的主要方式。由于升压效率，功放效率的存在，以及芯片封装热阻的局限性，内置升压功放芯片能解决一部分的应用要求，如果功率再大现阶段最合理，最可靠的做法是外置升压+音频功放。为适应市场需求，深圳市永阜康科技有限公司整合优势资源针对各种应用整理方案如下： 单节锂电3.7V组合功能框图：
单节锂电3.7V组合选型以及特性简述：
注：如无特别说明，喇叭阻抗为4Ω，×2表示双声道输出，1%THD输出功率约是10%THD输出功率的0.8倍(Po_1%thd≈0.8×Po_10%thd)。 双节锂电7.4V组合功能框图：

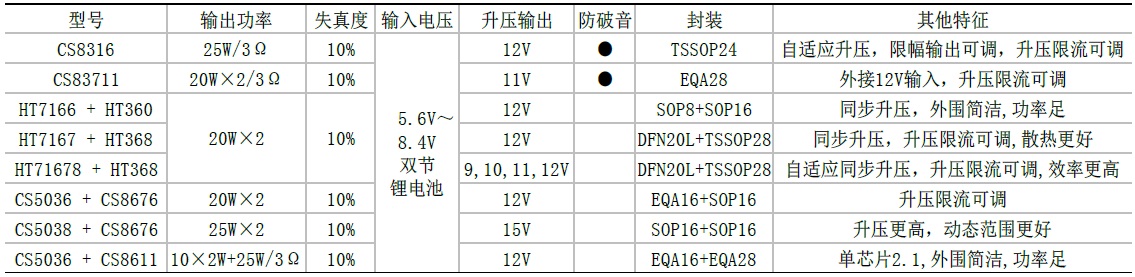

双节锂电7.4V组合选型以及特性简述：
注：如无特别说明，喇叭阻抗为4Ω，×2表示双声道输出，1%THD输出功率约是10%THD输出功率的0.8倍(Po_1%thd≈0.8×Po_10%thd)。 三节锂电或者铅酸电池12V组合功能框图：
三节锂电或者铅酸电池12V组合选型以及特性简述：

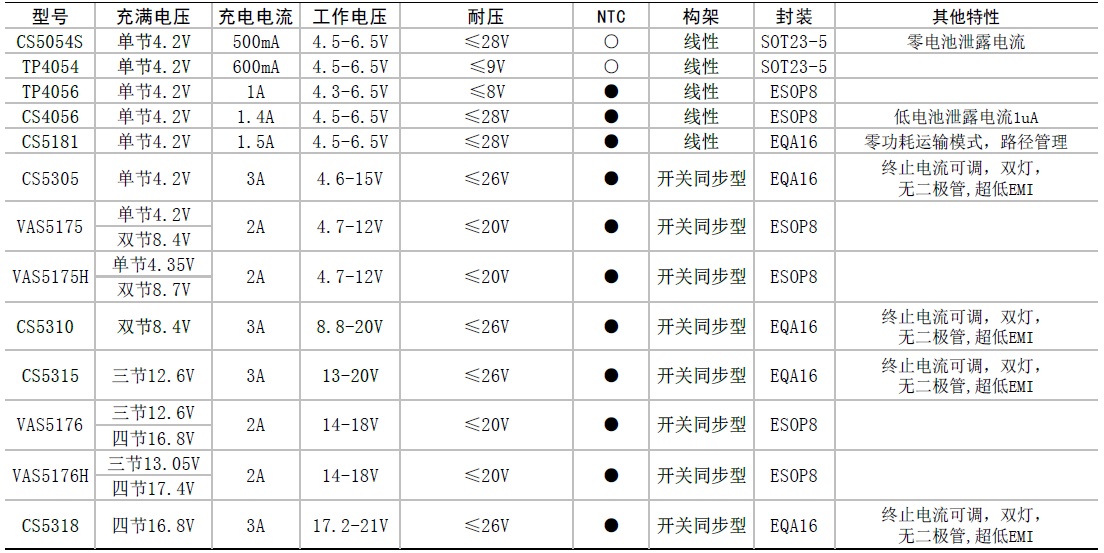

注：如无特别说明，喇叭阻抗为4Ω，×2表示双声道输出，1%THD输出功率约是10%THD输出功率的0.8倍(Po_1%thd≈0.8×Po_10%thd)。 降压型充电管理选型表：
升压型充电管理选型表（5V USB输入，省掉适配器）：
1-3节锂电供电充电 升压 音频功放组合选型推荐_v1.pdf
(1.09 MB)
|
