24V/12V电源转110V、250V、350V升压变换器

发布时间：2020-6-15 11:39 发布者：sanruidianzikej

关键词：升压变换器 , 12V转110V , 12V转250V , 12V转350V , 电源升压

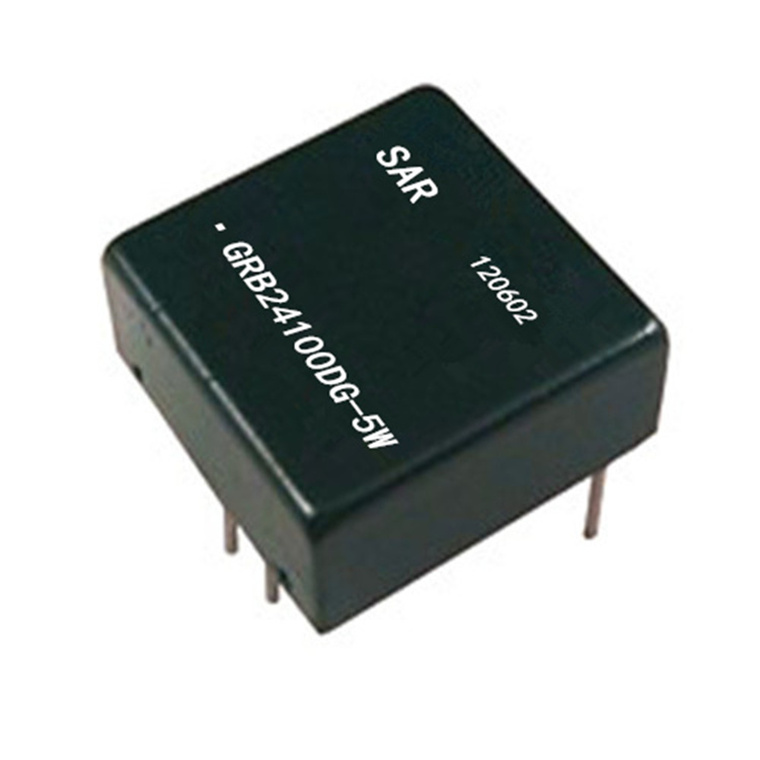

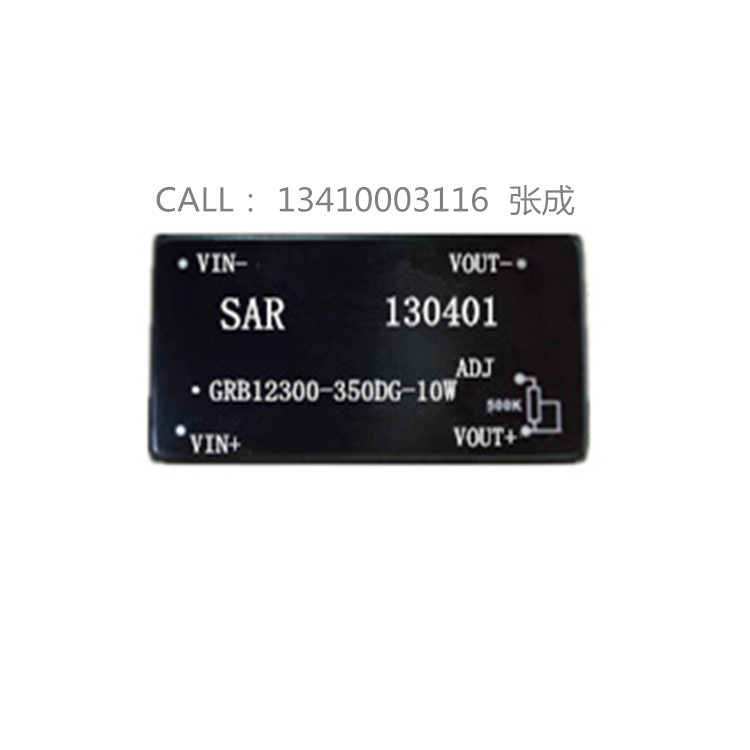

GRB超高压隔离电源模块

产品概述：

GRB系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出最高电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，输出功率高，应用范围广等优点。

产品特点：

⑴效率高达75%以上 ⑵工作温度: -40℃~+85℃

⑶1x2英寸标准封装 ⑷阻燃封装，满足UL94-V0 要求

⑸宽范围输入稳压输出 ⑹温度特性好、价格低

⑺可直接焊在PCB 上 ⑻产品尺寸：25.4x25.4x12.5 单位: mm

选型指南：

GRB XX XXXD-XXmA-U1

XX 输入电源

XXX 输出电源

XXmA 输出最大电流

U1 控制信号0－5V

产品型号	输入电压（VDC）		输出电压（VDC）	输出最大电流（mA）	效率（%）
产品型号	标称值	输入范围	输出电压（VDC）	输出最大电流（mA）	效率（%）
GRB12100D-40mA-U1	12 .0	9.0~18.0	0-100V	40	76
GRB12250D-20mA-U1	12 .0	9.0~18.0	0-250	20	78
GRB12350D-10mA-U1	12 .0	9.0~18.0	0-350	10	76
GRB24100D-40mA-U1	24 .0	18.0~36.0	0-100	40	78
GRB24200D-20mA-U1	24 .0	18.0~36.0	0-200	20	79
GRB24300D-10mA-U1	24 .0	18.0~36.0	0-300	10	81

技术指标：

输出特性
技术指标		技术参数	测试条件
稳压精度		1.0 %max	0%~100%负载范围
电压调整率		0.5%max	满载
负载调整率		+/-0.5% type. +/-1% max. (No load to full load)	0%~100%负载范围
纹波和噪声 (滤波后测试)		≤150 mV p-p, max	20MHz带宽
动态响应速度		≤150us	25%负载~满载
启动延迟时间		500ms
输入特性
输入电压范围		（5VDC） 4.5—9.0VDC
		（12VDC）9.0—18VDC
		（24VDC）18—36VDC
线性高速率		0.5%	低端 ~ 高端
控制电压	输入信号	0-5V
	输入阻抗	100K
				100K
开关频率		200KHz	典型值
转换效率		参见型号选择表
隔离电压		输入、输出和控制电压信号不隔离	输入和输出之间
平均无故障间隔时间		1000000小时
温度系数		0.02%/℃
环境特性
工作温度范围		-40℃~+75℃
储存温度		-55℃~+125℃
相对湿度		10%~90%
冷却方式		自由空气

产品选型列举：

型号：GRB12100D-40mA-U1，输出端C4电容可选 47UF/200V的电解电容。

输入电压Vin：9~18VDC；输出电压Vout：0-100VDC；输出最大电流：40mA

控制电压：0-5V

24V/12V电源转110V、250V、350V升压变换器
