51单片机-IO口
发布时间：2011-3-22 11:35
发布者：techshare
|

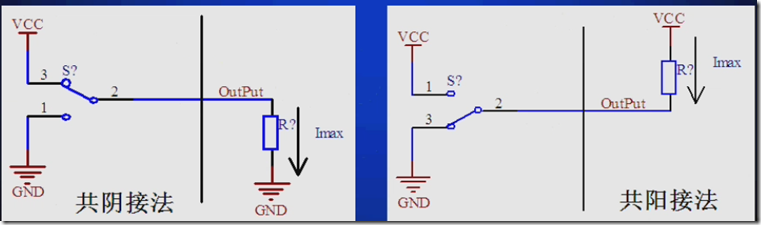

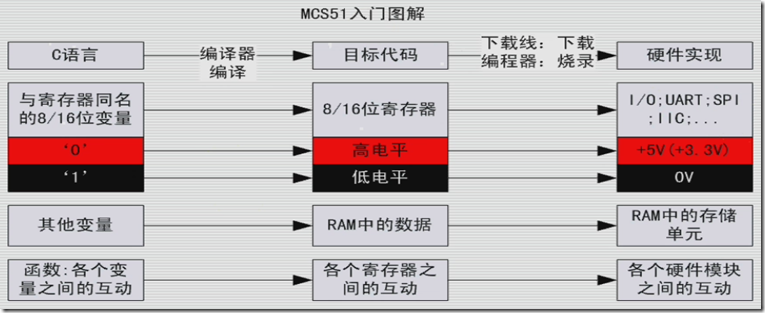

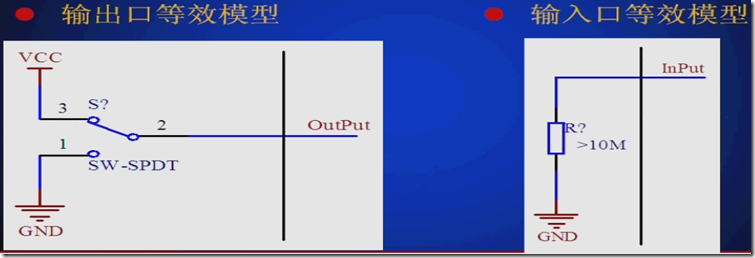

IO口寄存器是RAM中的一些特殊功能单元，映射到片上外设相应的功能。如P0就是寄存器的变量，代表的是一个8位的存储空间，它的每一位映射到单片机的P0口的每一位。寄存器是程序，单片机以及外设口发生联系的桥梁。IO口是可以将“0”或“1”转换为电压信号的端口。单片机中最常用的TTL电平：0V代表“0”，+5V代表“1”。MCS51有4个8位IO口：P0，P1，P2，P3，每个IO口有8位。 IO口的性能指标： 灌电能力：能够流入IO口的最大电流 拉电能力：能够从IO口流出的最大电流 上拉电阻与下拉电阻 最大输入电压  输入口接了一个大于10M欧的电阻，输入+5V或0会产生微弱的电流。 IO口的输出：  MCS51的拉电流能力＜100us，灌电流能力10ms。使用MCS51的IO口直接驱动LED，数码管等均采用“共阳接法” IO口的输入：  MCS51的IO口输入状态时有若上拉电阻效应，值为100K数量级，最大输入电压-0.5V"Vcc+0.5V C语言，IO口寄存器与IO口的映射：  IO口与IO寄存器的映射（X代表0"3） IO口寄存器：Px，P0，P1，P2，P3这是4个51单片机寄存器的名称。这些寄存器相应的位发生改变，就会引起IO对应引脚上物理电平，物理电压的变化。reg52.h这个文件中将所有寄存器映射为同名的变量，对这些变量的读写相当于对寄存器的读写，对寄存器的读写就相当于对IO口的读写。 输出状态IO寄存器的设置 PX某一位置1或0，对应IO口相应位的电平高低，在读取PX某一位之前，要向该为写入1，然后读回的数据真实的反映该为IO的输入状态。如果使用汇编写需要这样做，如果使用C写，编译器会自动完成写1操作。 李万鹏 |
