51单片机-流水灯

发布时间：2011-3-21 11:36 发布者：诸葛孔明

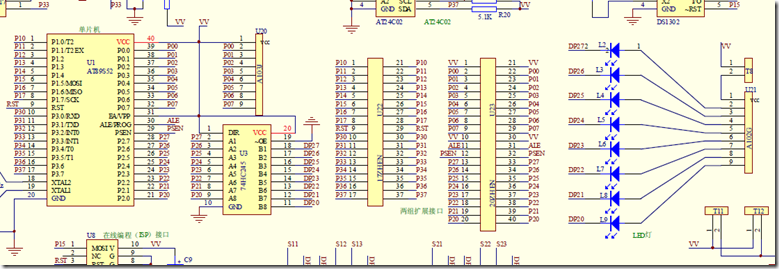

这个是原理图，从图中最右边有一个排阻，也就是这里八个电阻封装在一起，这里排阻的特点是八个

电阻有一个公共端，然后一个电源VCC通过跳线与排阻相连。到达二极管的电流从正极流向负极，如

果二极管负极是低电平，则电流流过二极管，发光二极管亮起来。负极接在单片机的P2端口上。也就

是说P2的引脚位低电平时可驱动发光二极管发光。驱动各个灯闪烁的方法是把各位循环左移，使用函数

_crol_。

#include
#include
unsigned int a;

void delay(){
      int i,j;
      for(i = 0; i < 0xff; i++)
            for(j = 0; j < 0xff; j++)
                     ;
}

void liushui(){
      int i,dd;
      dd = 0xfe;                      //dd = 1111  1110 此时L9亮
      for(i = 0; i < 8; i++){
            P2 = dd;
            delay();
            dd = _crol_(dd,1);       //循环左移一位 dd = 1111 1101
      }
}
void main(){
      while(1){
            liushui();
      }
}

流水灯向左流动，当按住独立按键时，流水灯向右移动:

#include
#include

unsigned int dd;
sbit key = P1^0;

void delay(){
      int i,j;
      for(i = 0; i < 0x2a; i++)
            for(j = 0; j < 0xff; j++)
                     ;
}

void right(){
      P2 = dd;
      delay();
      dd = _crol_(dd,1);
}

void left(){
      P2 = dd;
      delay();
      dd = _cror_(dd,1);
}

void main(){
      dd = 0xfe;
      while(1){
            if(key == 1)
                     right();
            else {
                     delay();
                     if(key == 0)
                              left();
            }
      }
}

PWM调制使流水灯渐灭，改变占空比。

1. #include
2. #include
3. #define uint unsigned int
4. uint a;
5.
6. void delay(uint t){
7.    int i,j;
8.    for(i = 0; i < t; i++)
9.       for(j = 0; j < 0xff; j++)
  10.          ;
  11. }
  12.
  13. void liushui(){
  14.    int i,dd;
  15.    dd = 0xfe;                      //dd = 1111  1110 此时L9亮
  16.    for(i = 0; i < 8; i++){
  17.       P2 = dd;
  18.       delay(1000);
  19.       dd = _crol_(dd,1);       //循环左移一位 dd = 1111 1101
  20.       P2 = 0xff;
  21.       delay(300);
  22.    }
  23. }
  24. void main(){
  25.    while(1){
  26.       liushui();
  27.    }
  28. }
