经苹果A5处理器芯片显微分析后续追踪报道

发布时间:2011-3-11 22:02    发布者:1770309616
关键词: A5处理器 , 三星45nm制程 , 台积电
之前我们已经报道过 UBM TechInsights对苹果iPad2所用A5处理器的解剖显微分析显示这款处理器仍由三星采用45nm制程工艺代工,以下是EEtimes随后放出的有关这次分析的更多详细信息。


苹果A5处理器和A4一样,都是采用三星45nm制程工艺制作的,均采用9层铜互连层+1多晶硅层的结构,同时都采用了堆叠封装技术。以下是UBM TechInsights对两种处理器区别的分析结果。

UBM TechInsights采用了光学放大与扫描电子显微镜结合的方法分析了两款处理器的异同之处,涉及的项目包括metal1互联层节距,逻辑/SRAM电路用晶体管结构,核心封装方式等等,并将A5的有关测试数据与三星其它45nm产品进行了对比。

之前已有传闻称苹果A5处理器可支持低功耗DDR2内存(LPDDR2)技术,而这次UBM TechInsights的分析则证实了这一点。而且根据对多块A5芯片的分析显示,A5所用的LPDDR2内存存在两家厂商:三星和尔必达。A5处理器所用LPDDR2芯片的标记是 K4P2G324EC,这与我们之前在三星新款46nm LPDDR2内存芯片的分析中所看到的标记是一样的。

另外根据IO Snoops的分析,苹果A4处理器的工作频率固定在1GHz,而A5处理器则可以随当前运行的应用程序而改变运行频率。UBM TechInsights表示,这显示A5处理器采用了比A4更优秀的电源管理电路设计,而这也是A5相对A4的重要区别之一。这个区别的另外一个佐证是iPad2上所使用了由Dialog Semiconductor制造的电源管理IC芯片,这款芯片的型号也与A4所用的芯片有所区别。

UBM TechInsights今后几天还将继续对A5处理器进行深入分析,我们先来看看他们的之前的分析过程中拍到的几张有趣核心图片吧.

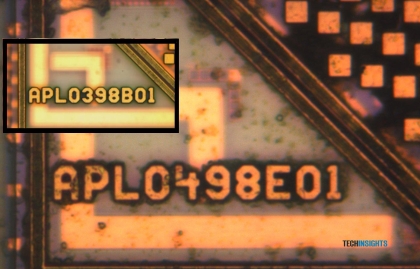

首先是一张A5芯片的核心标记图,图中左上角的图片则是A4芯片的标记照片,可见两个标记的字体完全相同。

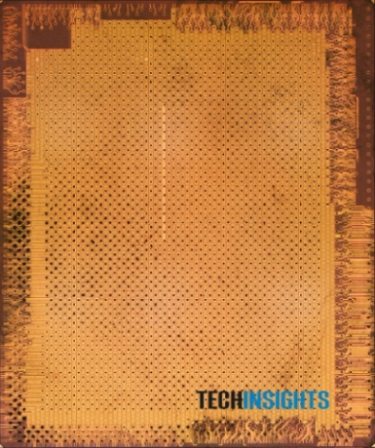

A5核心图片:

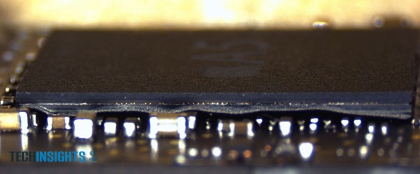

A5侧视图-图中可观察到A5所采用的芯片堆叠结构

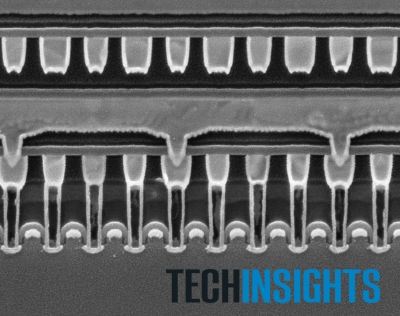

A5 SRAM晶体管切片图

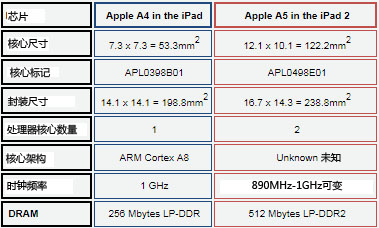

A5与A4区别对比:







附0:经济角度分析台积电为苹果代工A5处理器的必然性

针对最近流传甚广的台积电将为苹果代工A5处理器的消息,HSBC公司的分析师Steven Pelayo最近表示“虽然这条消息还未经官方确认,但我们认为考虑到台积电的产能,技术优势,以及代工A5产品并没有潜在的利益冲突等因素,台积电必然会选择为苹果代工A5处理器产品。”



如果台积电真的为苹果代工这种处理器产品,“这份代工单的价值给台积电2011和2012年的营收增长贡献的份额将在1%和2.5%左右。在以前的报道中,我们注意到三星当初从苹果那里得到iPad用芯片产品的代工订单时,台积电在这方面的动静则很少被媒体报道。我们一直认为台积电在第二轮苹果半导体产品的代工争夺战中应该会有更大的优势,而他们现在看起来也似乎已经做好了充分的准备。”

在这篇分析文章中,HSBC的分析师试图测算出如果苹果将代工A5处理器的厂商从三星换成台积电,那么会给台积电的营收带来多大的增量。

文章写到:“我们假设苹果40/45nm制程双核A5处理器的芯片核心尺寸为60平方毫米,那么一片300mm晶圆大概可容纳1035片A5芯片。假设 2011/2012年台积电代工的良率值分别达到85%和90%(台积电的40/45nm制程现在已经基本成熟),那么2011/2012两年里单片晶圆上能产出的合格A5芯片数量将分别是880和932片。”

“我们判断苹果今年售出的iPhone/iPad总数在1.3亿部左右,其中有9000万部安装有A5处理器。我们预计A5处理器会很快被用在iPhone上,因此到2012年我们预计A5处理器的用量会增加150%以上,达到2.3亿片。”

他继续分析称:“假设台积电今年从苹果那里得到30%的代工订单(而三星则代工剩下的70%),而代工的价格为每片晶圆4000美元,这样计算起来,可能增加的营收数额相比2011年的预计营收数额会增加0.8%幅度。而到2012年,如果台积电能争夺到60%的A5订单,假设代工价格为每片晶圆3000美元,那么届时A5代工业务能给当年的营收带来的增幅可达到2.5%。


附1:传台积电挤落三星获苹果A5处理器大单

据相关消息称,台积电凭借40纳米制造工艺,拿下苹果iPhone5与iPad2 A5的处理器订单,并将合作延伸至28纳米技术,成功将三星挤下。而苹果iPhone与iPad 产品核心零组件代工订单,也是首度为台湾半导体业拿下。不过关于订单与客户动向,台积电不愿发表意见。该公司法人表示,搭载iPad2的A5的处理器,核心架构为ARMCortex-9。在这波平板电脑热潮中,台积电可望包办的ARM处理器80%以上订单。

台积电取得果iPhone与iPad 中最重要的零组件A5 的订单,等同于已接下苹果最重要的生意。

  在平板电脑的第一战线中,台积电几乎拿下各大厂的代工,其中包括了四大重要客户如摩托罗拉的Xoom,惠普的TouchPad、RIM 的 Playbook以及苹果的iPad2。

  台积电这次得以挤掉三星,原因在于其大幅度扩产,且40奈米技术超越三星的45奈米制造工艺,相比之下技术更为成熟且品质稳定。


附2:芯片显微分析显示苹果A5处理器仍采用三星45nm制程制造

根据UBM TechInsights公司的芯片级拆解分析显示,苹果iPad2机型所用的A5处理器是由三星代工生产的。公司的技术分析师Allan Yogasingam称:“我们100%确信这块芯片是三星代工的。”


这家公司对A5处理器芯片做了切片显微分析,分析结果显示,这款处理器是采用三星45nm制程制造的,这与上一代A4处理器所使用的制程完全相同。而之前则有许多人认为苹果可能会出于担心A5处理器设计机密外泄给对手三星,而将A5的代工权交给台积电。

目前UBM TechInsights的分析师还在继续分析这款芯片,有关的结果我们还会后续报道。
