由W117/W217/W317构成的印制板通用电源的应用电路

发布时间:2011年03月11日 10:03    发布者:circuit_share
关键词: W117 , W217 , W317 , 通用电源 , 印制板

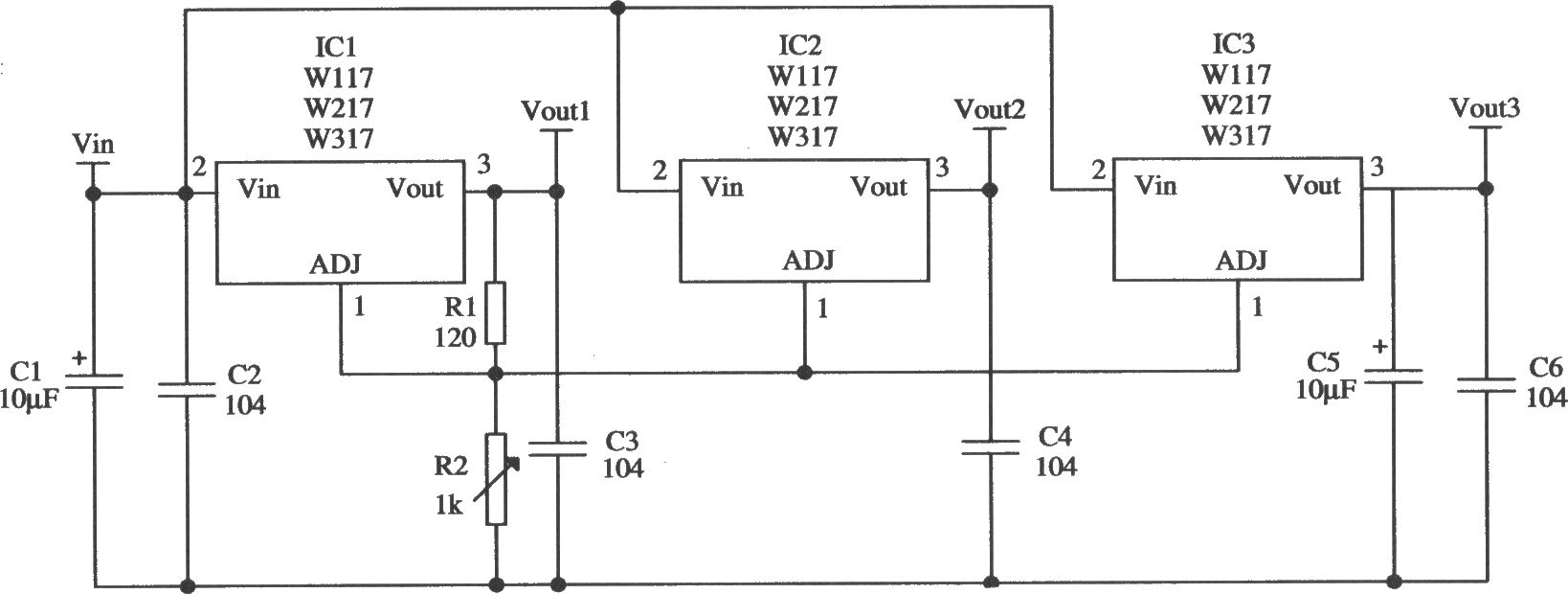

如图所示的是用W317三端可调式正集成稳压器组成的印制板通用电源电路。在较大型的电子设备中,每块印制板都装有稳压电路,又称为二次稳压。如果要求每块印刷板上的输出电压Vout一致,则采用图示电路的效果显著。在图示电路中,一块W317集成稳压器仅对一块印刷板上的负载供电,而所有的集成稳压器均通过Rl和R2统一调节输出电压值,因而输出电压的偏差值不超过100 mV。但每块印制板的负载电流应≥l0mA。如果负载电流太小,则可采用两块印制板由一块W317集成稳压器供电。
