安捷伦E4403B频谱仪维修经验分享
[复制链接]
agitek安泰维修
agitek安泰维修
当前离线
积分
1255
发表于 2020-2-25 15:02:46
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
安捷伦
,
E4403B
,
频谱仪维修
,
经验分享

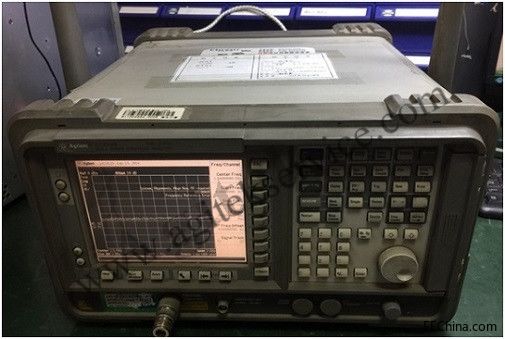

一、仪器型号:Agilent E4403B
频谱分析仪
;
二、故障描述:开机自检报错
①LO UNLOCK
②Reference Frequency Error;
先上图,下面分享维修过程。
相关文章
•
现金回收安捷伦 E4437B E4438C信号发生器
•
长期回收Agilent/安捷伦 E4434B E4436B信号发生器
•
现金高价回收Agilent/安捷伦 E4433B E4435B信号发生器
•
长期高价回收Agilent/安捷伦 E4421B E4432B信号发生器
•
长期现金回收Agilent/安捷伦 N5182A信号发生器
•
长期现金高价回收Agilent/安捷伦 N5181A N5183A信号发生器
•
现金高价回收Agilent/安捷伦 E5071B E5061A网络分析仪
•
长期高价回收安捷伦 E5061B E5071A网络分析仪
•
长期现金高价回收是德/安捷伦 E5080A E5072A网络分析仪
•
长期回收Agilent/安捷伦 N5251A N5264A网络分析仪
回复
举报
agitek安泰维修
agitek安泰维修
当前离线
积分
1255
楼主
|
发表于 2020-2-25 15:10:30
|
显示全部楼层
整机检测:

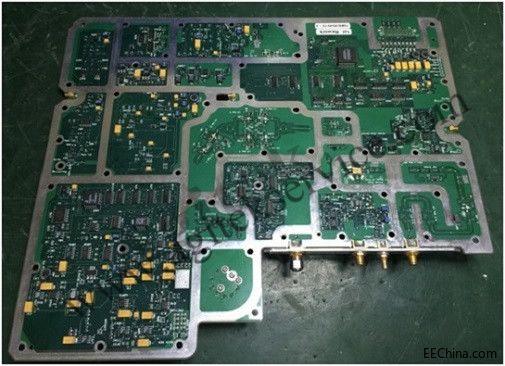

a) 经过检测发现,A8板第一本振信号不稳定导致开机出现LO UNLOCK报错;

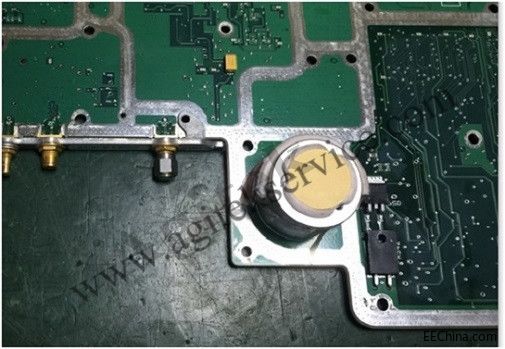

b) 进一步检测发现A8A1A2模块上第一本振参考信号频率不稳,导致第一本振YTO输出不稳;

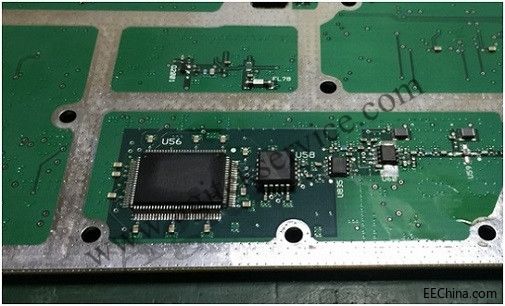

c) 最后确定故障为YTO输入端1/2分频器损坏,导致YTO输入不稳。
回复
支持
反对
举报
agitek安泰维修
agitek安泰维修
当前离线
积分
1255
楼主
|
发表于 2020-2-25 17:35:21
|
显示全部楼层
维修:
修复A8A2A1模块损坏器件:更换1/2分频器;
整机重新校准,调整指标;
自检&自校准通过,机器恢复正常,维修完毕。
回复
支持
反对
举报
agitek安泰维修
agitek安泰维修
当前离线
积分
1255
楼主
|
发表于 2020-2-25 17:39:08
|
显示全部楼层
大家学到了吗?希望此分享对大家有所帮助~欢迎来一起沟通交流维修技术
关注公众号“安泰测试”了解更多相关维修知识
