100kHz 600W功率因数校正电路

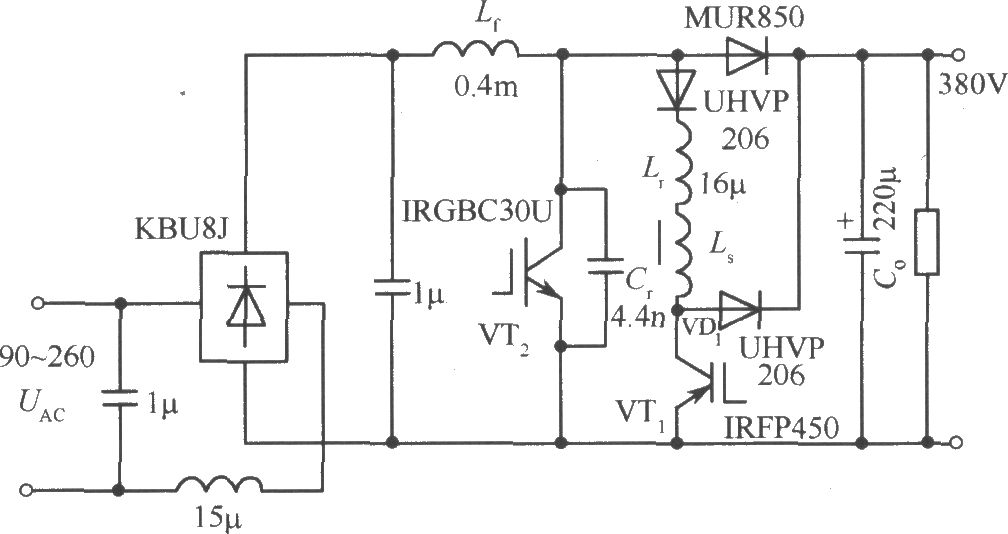

如图为100kHz 600W功率因数校正电路(PFC)，采用ZVT-PWM boost拓扑。为了减少成本，主开关管采用IR公司、TO-220外形、IGBT管；IRGB30U外接4.4nF的电容，起软化开关作用，减少关断损耗。辅助开关虽然具有低的均方根电流，但承受高的关断电流，因此选用MOSFET管，IRFP450(500V、16A、150W)。
电路输出稳压在380V，输入电压为交流90～260V。该功率校正电路的效率与输入电压的工作范围有关。该ZVT PFC电路工作在100kHz、交流输入电压为180～260V范围时，总效率达97％～98％。 |
