学习嵌入式小白基于4412修改电源管理芯片8767电压输出
发布时间：2019-12-31 14:36
发布者：落风
|
这周技术支持的时候遇到一个小伙伴，想把底板上2.8v的输出修改为3.3v，但是不知道要从哪入手，所以，法师推文的素材就又有了~~~这位小伙伴看到记得给点个赞呐~ S5M8767电源管理芯片是三星专门针对4412研发的，S5M8767提供9路BUCK和28路LDO输出，每路电压的大小可以通过软件进行设置。这里我们以迅为-4412精英底板VDD28_AF，VDD28_CAM这俩路为例。 原理图分析 在底板原理图中找到camera扩展端子，camera摄像头驱动中将这俩路电压设置为2.8v 的电压。所以在后面我们修改这俩路电压的时候要先去掉摄像的驱动。
通过核心板原理图可知，VDD28_AF和VDD28_CAM分别对应电源芯片 S5M8767A 的VLDO20和VLDO21。如下图所示：
然后我们打开8767的datasheet，找到对这俩路的描述，下图最上面的红框中，表示输出的电流是150mA，最低输出电压是0.8v，最大电压是3.95v。最下面的红框中，介绍的是默认输出电压，可以看到LDO20和LDO21，默认输出的是3.0v。如下图所示：

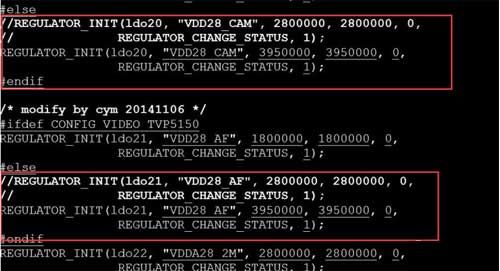

软件分析 确定完硬件原理之后，我们知道这俩路的电压范围是0.8v到3.95v。然后我们打开内核源码里面的平台文件。 平台文件位置： rch/arm/mach-exynos/mach-itop4412.c 然后我们找到对应ldo20和ldo21的代码，如下图所示：
我们将红框的中的代码2800000修改为3950000，红框函数中的第一个参数表示8767电源芯片的第20路，第三个参数表示输出最低电压，第四个参数表示输出最高电压。 最后我们还要在menuconfig里面将5640的驱动去掉。这样我们软件的配置就完成了。 测试 测试代码如下： #include #include #include #include #include #include #include #include #include #include #include #include struct regulator *ov_vddaf_cam_regulator = NULL; struct regulator *ov_vdd5m_cam_regulator = NULL; struct regulator *ov_vdd18_cam_regulator = NULL; struct regulator *ov_vdd28_cam_regulator = NULL; MODULE_LICENSE("Dual BSD/GPL"); MODULE_AUTHOR("iTOPEET_dz"); static int power(int flag) { if(1 == flag){regulator_enable(ov_vdd18_cam_regulator); udelay(10); regulator_enable(ov_vdd28_cam_regulator); udelay(10); regulator_enable(ov_vdd5m_cam_regulator); //DOVDD DVDD 1.8v udelay(10); regulator_enable(ov_vddaf_cam_regulator); //AVDD 2.8v udelay(10); } else if(0 == flag){ regulator_disable(ov_vdd18_cam_regulator); udelay(10); regulator_disable(ov_vdd28_cam_regulator); udelay(10);regulator_disable(ov_vdd5m_cam_regulator); udelay(10);regulator_disable(ov_vddaf_cam_regulator); udelay(10); } return 0 ; } static void power_init(void) { int ret; ov_vdd18_cam_regulator = regulator_get(NULL, "vdd18_cam"); if (IS_ERR(ov_vdd18_cam_regulator)) { printk("%s: failed to get %s\n", __func__, "vdd18_cam"); ret = -ENODEV; goto err_regulator;}ov_vdd28_cam_regulator = regulator_get(NULL, "vdda28_2m"); if (IS_ERR(ov_vdd28_cam_regulator)) { printk("%s: failed to get %s\n", __func__, "vdda28_2m"); ret = -ENODEV; goto err_regulator; } ov_vddaf_cam_regulator = regulator_get(NULL, "vdd28_af"); if (IS_ERR(ov_vddaf_cam_regulator)) { printk("%s: failed to get %s\n", __func__, "vdd28_af"); ret = -ENODEV;goto err_regulator; } ov_vdd5m_cam_regulator = regulator_get(NULL, "vdd28_cam"); if (IS_ERR(ov_vdd5m_cam_regulator)) { printk("%s: failed to get %s\n", __func__, "vdd28_cam"); ret = -ENODEV;goto err_regulator; } err_regulator: regulator_put(ov_vddaf_cam_regulator); regulator_put(ov_vdd5m_cam_regulator); regulator_put(ov_vdd18_cam_regulator); regulator_put(ov_vdd28_cam_regulator); } static int hello_init(void) { power_init(); power(1); printk(KERN_EMERG "Hello World enter!\n"); return 0; } static void hello_exit(void) { power(0); printk(KERN_EMERG "Hello world exit!\n"); } module_init(hello_init); module_exit(hello_exit); Makefile如下所示。 #!/bin/bash obj-m += power_s5m8767a_test.o KDIR := /home/topeet/android4.0/iTop4412_Kernel_3.0 PWD ?= $(shell pwd) all: make -C $(KDIR) M=$(PWD) modules clean: rm -rf *.o modules.order *.ko *mod.c Module.symvers 我们加载驱动之后，测量电压大约为3V左右，有压降，卸载驱动之后，电压为0。说明驱动运行成功，如果在自己的项目中，假如需要用到电源控制，也可以参考本例程来实现。 |
