STM32F10xx时钟系统框图:时钟是整个系统的脉搏

2009年11月25日 15:11    STM32
关键词: 框图 , 脉搏 , 时钟 , 系统

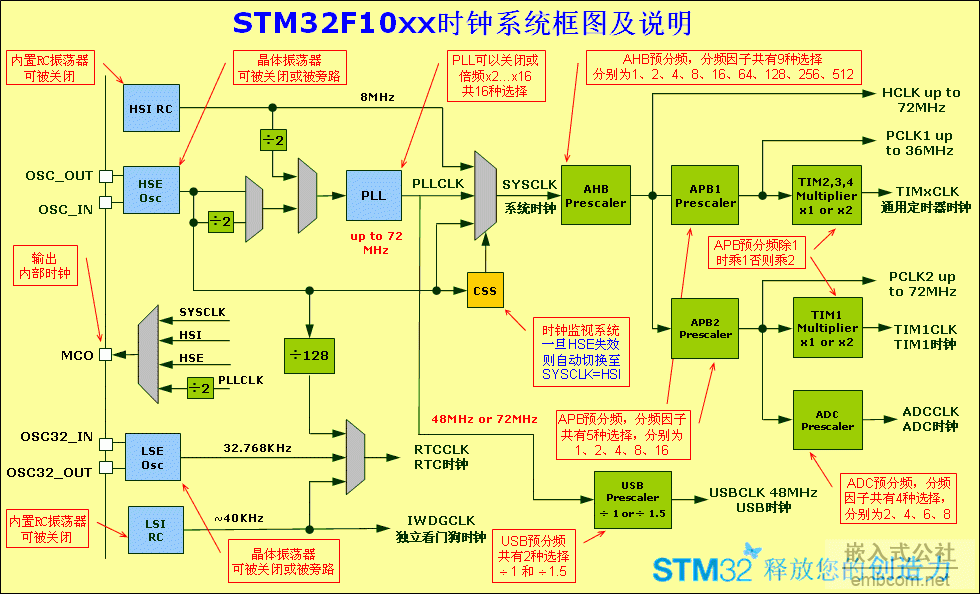

下图是STM32F10xx时钟系统的框图,通过这个图可以一目了然地看到各个部件时钟产生的路径,还可以很方便地计算出各部分的时钟频率。

STM32的四个时钟源(HSI、HSE、LSI和LSE)也在图中标出;图中间的时钟监视系统(CSS)是在很多ST7的单片机中就出现的安全设置。

特别注意:图的右边,输出定时器时钟之前有一个乘法器,它的操作不是由程序控制的,是由硬件根据前一级的APB预分频器的输出自动选择,当APB预分频器的分频因子为 1时,这个乘法器无作用;当APB预分频器的分频因子大于1时,这个乘法器做倍频操作,即将APB预分频器输出的频率乘2,这样可以保证定时器可以得到最高的72MHz时钟脉冲。



最初发表日期:2008-4-12
