半桥式开关稳压电源实用电路
发布时间：2011-3-8 10:41
发布者：circuit_share

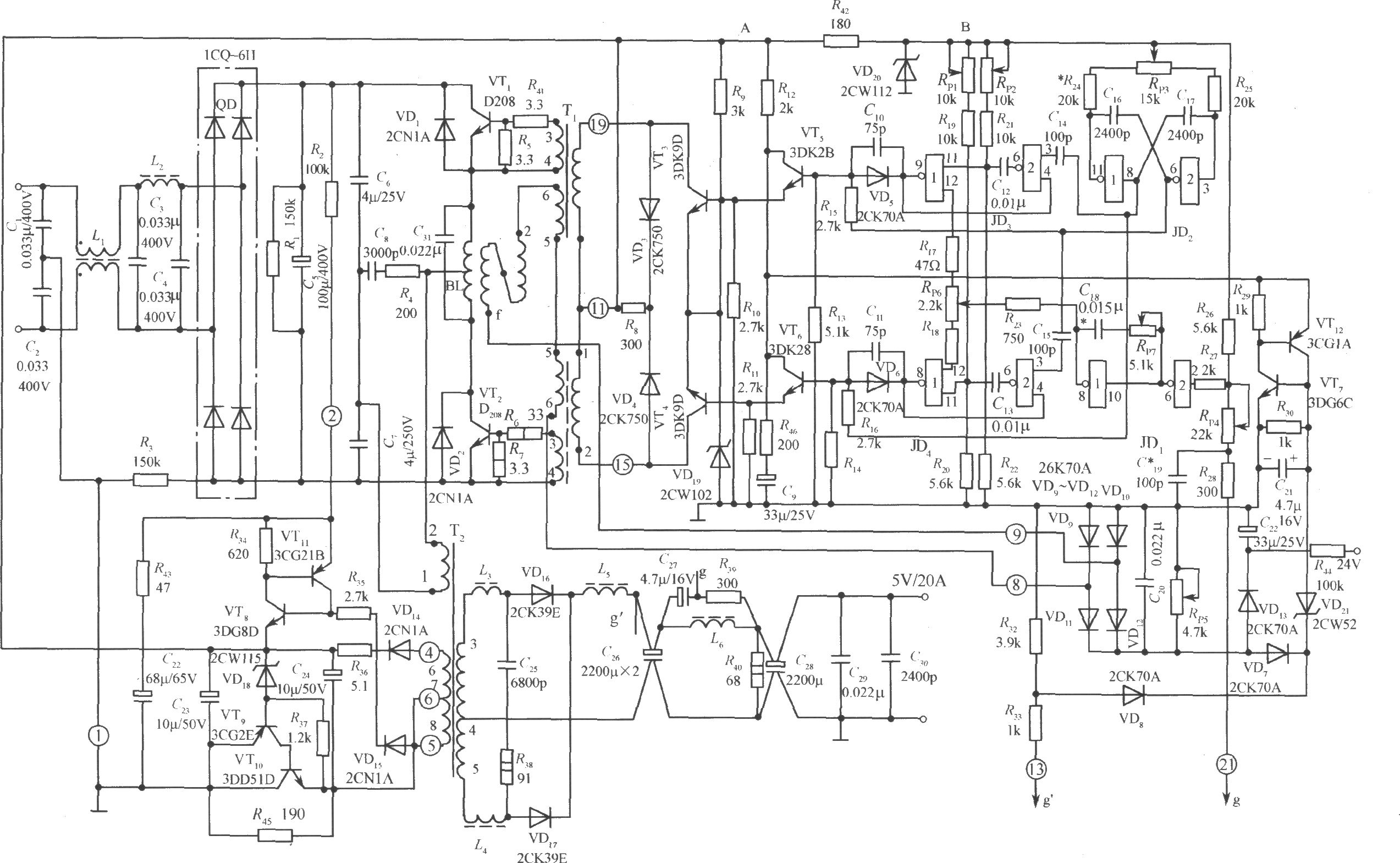

 如图是一个半桥式开关稳压电源实用电路。半桥式变换器主要由VTl、VT2、T2、C6 和C7等组成。控制信号由VT3、VT4进行功率放大后，通过变压器Tl驱动开关管VTl、VT2交替导通与截止。T2初级线圈的两端分别接C6、C7的中点及VTl、VT2的中点，因而它能把功率信号耦合到T2的次级，通过VD16、VD17全波整流和L5、C26与L6、C28的两级滤波，输出稳定的直流。控制电路以3只双与非门集成电路为主体。JD2为定时器，产生20kHz的方波。JD3和JD4组成两个单稳态触发器，由它们构成脉宽调节器。其合成信号通过VT5、VT6放大后送至变换器。 该电源的主要技术性能如下： 输入电压：220(1±10％)V； 电压频率：50～200Hz； 开关频率：18～20kHz； 输出电压：5V； 输出电流：0～20A； 电压稳定器：7×10-3； 负载稳定度：7×10-3； 温度漂移：＜5×10-4／℃； 过流保护：≤28A； 过压保护：6V； 效 率：60％～70％。 |
