MT7628系列嵌入式核心模块选型参考
发布时间：2019-11-13 17:15
发布者：QQ42142951
|

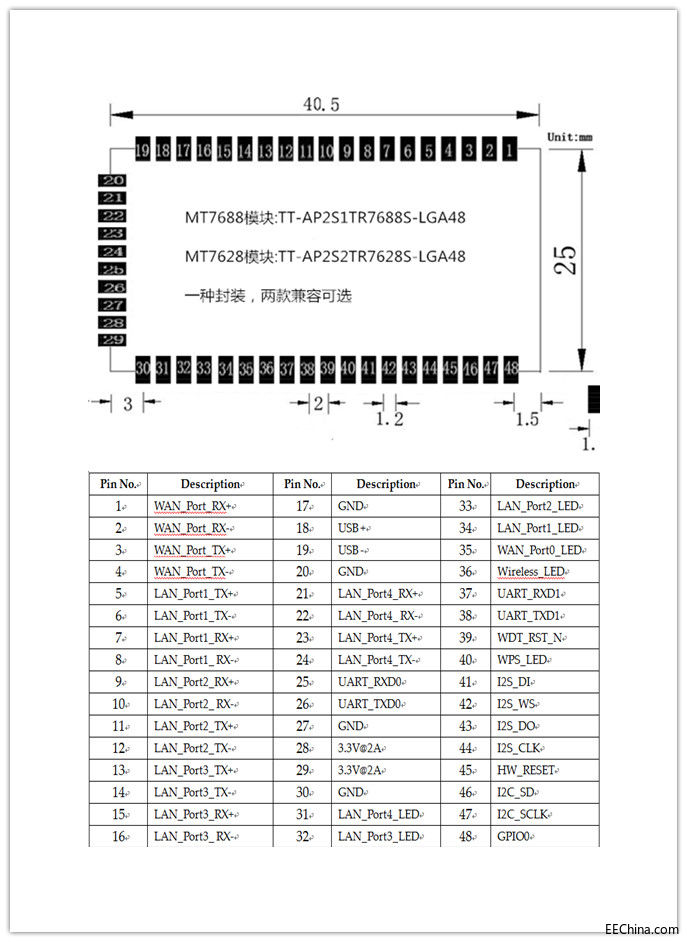

在MTK收购Ralink后，其中的WiFi板块还是那么强劲，把单通道的RT3050F/RT5350F升级到MT7688,把双通道RT3352F升级到MT7620，在优化到MT7628 ，目前双通道行业，选用MT7268比较普遍，毕竟比较在乎WiFi的带宽。接下来探讨具体应用： MT7628符合IEEE 802.11 b/g/n 无线标准;采用2T2R双通道通信，最大传输速率300Mbps；采用MIPS®24KEc™架构；主频580MHz、支持1Wan+4Lan口百兆高速以太网络PHY交换器（具体数量可灵活选择）；AES128/256 安全引擎；有USB 2.0、PCIe、SD-XC、I2S/PCM和I/O接口可供选择；EEROM/DDR配置丰富可选。 实际应用时，多数时候不需要一块完整的PCBA主板，而是喜欢功能化采用模块的方式来集成，这样设计效率高，同时方便更改升级，而模块的主要区别是无线性能(通道数量、无线标准)、集成方式(贴片/插件)、接口种类和数量、供电电压、天线连接方式等，以下是MT7628设计时市场认可的模块型号，分享给大家，便于集成时综合评估后选型！ 型号一：TT-AP2S2TR7628-LGA48 这是MT7628AN设计一款 尺寸40.5x25x3.0mm，采用邮票孔方式LGA48封装，与主板采用贴片方式集成，带Ipex座任意外接天线；有1Wan+4Lan、USB、双Uart、I2S、I2C、GPIO接口，封装尺寸和脚位定义如下：

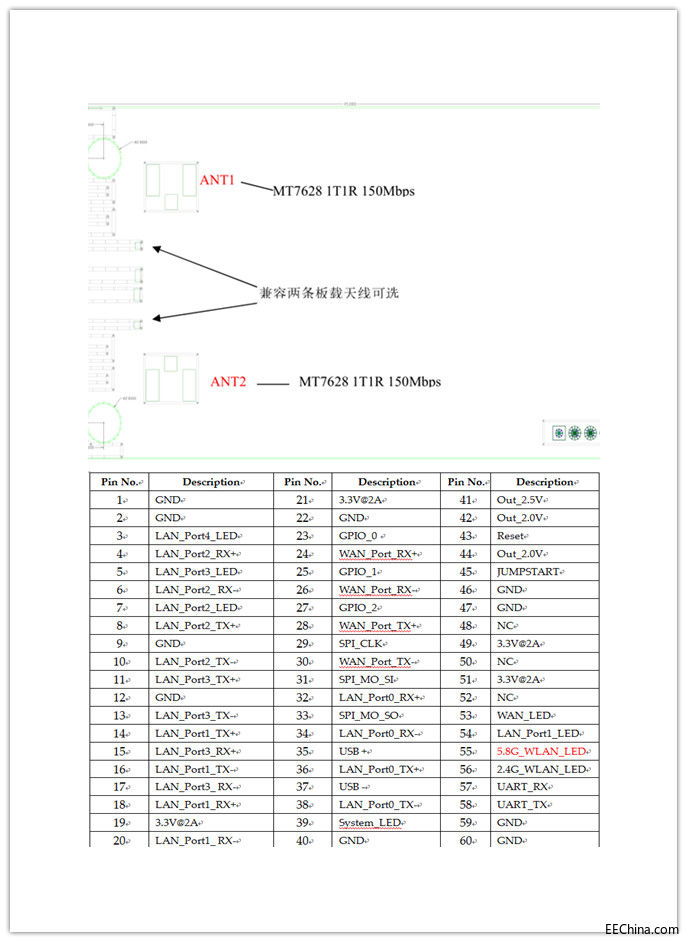

有同样封装尺寸和脚定义的MT7688方案模块可以硬件兼容替换 型号二：TT-AP2S2TR7628-D60 这是MT7628AN设计一款 尺寸45x24.7x9.0mm，采用双排针方式DIP60封装，与主板采用插件方式集成，PCB板载或Ipex座任意外延天线；有1Wan+4Lan、USB、Uart、GPIO接口！封装尺寸和脚位定义如下：

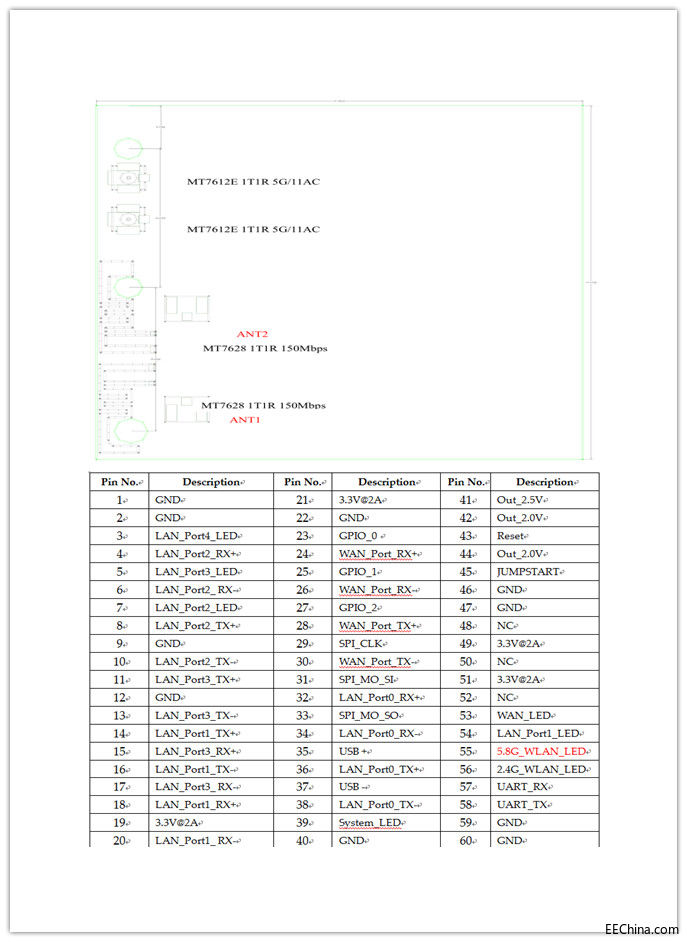

其中如果选择MT7688单通道，封装完全一样，型号：TT-AP2S1TR7688-D60;同样脚位定义，有双通道单频和双通道双频可选，双频的如下！可以充分考虑兼容设计！ 型号三：TT-AP25D2TR7628_12E-D60 这是MT7628AN+MT7612E方案设计一款尺寸48.0x47.7x9.0mm，符合IEEE802.11a/b/g/n/ac标准，双频四通道双天线AP模块(2T2R@2.4G /2T2R@5.8G)，最大传输速率1167Mbps！采用双排针方式DIP60封装，与主板采用插件方式集成，通过Ipex座任意外延天线，有1Wan+4Lan、USB、Uart、GPIO接口！模块兼容性好的，有多款硬件兼容的可选！封装尺寸和脚位定义如下：

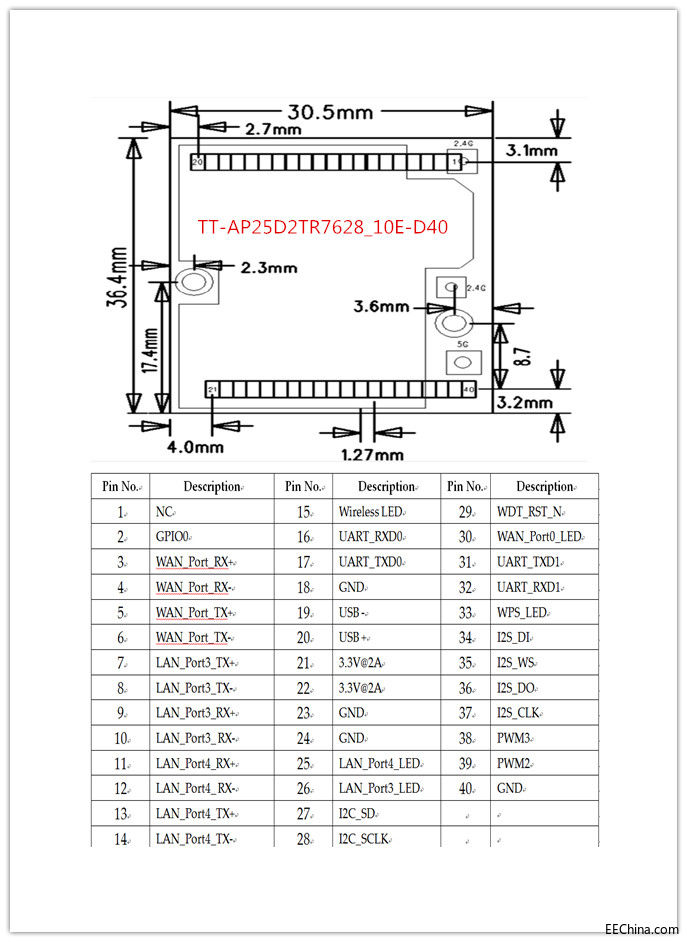

型号四：TT-AP25D2TR7628_10E-D40 这是MT7628AN+MT7610E设计一款尺寸36.4x30.5x15.0mm，符合IEEE802.11a/b/g/n/ac标准的双频三通道AP模块，采用双排针方式DIP40封装，与主板采用插件方式集成，通过Ipex座任意外延天线；有1Wan+2Lan、USB、I2S、I2S、双Uart、GPIO接口！封装尺寸和脚位定义如下：
在硬件确定的同时，具体实现需要软件功能进行配合，一般是Web界面设置！ 主要应用： UVC WiFi摄像头、单/双无线路由器、无线中继、无线网桥、CPE无线客户端、VPN、EOC、3G/4G无线路由器、UART+WiFi+Lan交互通信、家庭自动化、智能家居网关、工业控制集成！ 以上观点由纳拓科技独家提供，请勿随意编辑、剪切转用！ |
