TI CC2640和nRF52832两个芯片的详细对比

发布时间:2019-9-25 15:56    发布者:云里物里
关键词: 芯片对比
一、产品对比

  CC2640是基于美国德州仪器(TI)的 芯片CC2640R2(7mm*7mm)为核心自主研发的小体积贴片型BLE4.2或蓝牙5.0模块,内置ARM双核处理器。如MS96SF1就是采用此款芯片。

  nRF52832模块自带高性能PCB板载天线和IPEX天线座。采用Nordic公司BLE射频芯片nRF52832,支持蓝牙4.2和蓝牙5,如MS50SFB蓝牙模块就是采用的此款芯片。

  二、芯片对比

  CC2640芯片内部集成有 128KB 系统内可编程闪存和 8KB 缓存静态RAM(SRAM)与 BLE 4.2或BLE5.0无线通信协议,由于其内部具有独特的超低功耗传感器控制器,因此非常适合连接外部传感器,还适合于系统其余部分处于睡眠模式的情况下自主收集模拟和数字数据。由于其内置了双核低功耗处理器,用户可以根据自行依托模块为核心建立完成的系统。

  NRF52832芯片自带高性能 ARM CORTEX-M4 内核,并拥有 UART、I2C、SPI、ADC、DMA、PWM 等丰富的外设资源。模块引出了nRF52832 所有的 IO 口,方便用户进行多方位的开发。

  三、特性对比

  CC2640支持 BLE4.2和BLE5.0,内置 32.768kHz 时钟晶体振荡器,支持全球免许可 ISM2.4GHz 频段,内置高性能低功耗 Cortex-M3与Cortex-M0双核处理器,丰富的资源,128KB FLASH,28KB RAM,支持 2.0~3.6V 供电,大于 3.3V 供电均可保证最佳性能;

  NRF52832单芯片,高度灵活的 2.4GHz多协议SoC,支持BLE5.0,频段2.4GHz,32位ARM Cortex-M4F处理器,供电电压3.3V,范围1.8V ~ 3.6V,512kB 闪存+ 64kB RAM,空中链路兼容nRF24L和nRF24AP 系列。

本文地址:https://www.eechina.com/thread-569071-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
领越电子 发表于 2020-5-6 17:07:47

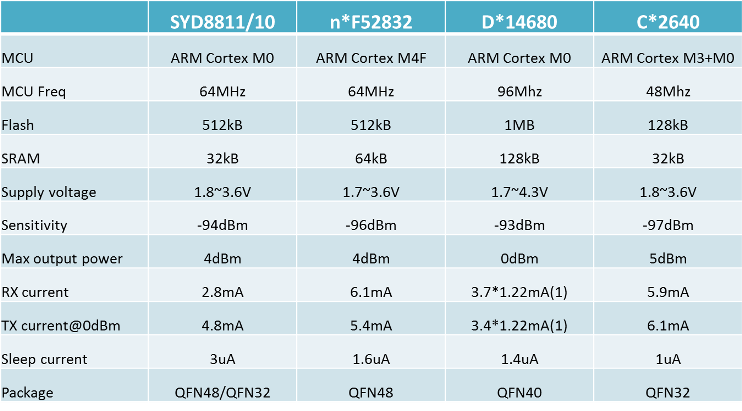

对标nR*52832 (Pin to pin兼容,直接替换不用改PCB)

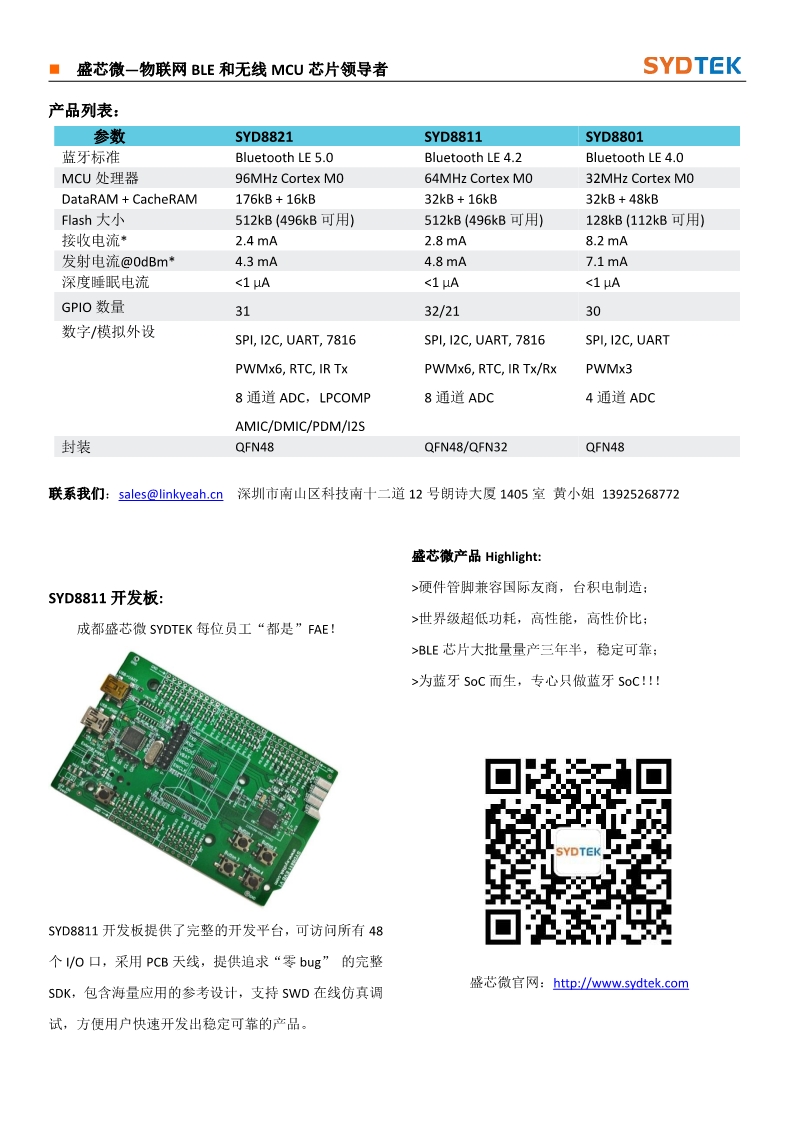

SYD8811是盛芯微科技推出的第二代高性价比蓝牙超低功耗BLE4.2 SOC(RX 2.8mA @-94dBm灵敏度,TX 4.8mA @0dBm输出功率, MCU 50uA/MHz),集成了高性能射频收发机、64MHz ARM Cortex-M0处理器、512kB flash存储器、32kB SRAM,以及丰富的数字接口。此外,SYD8811片上集成了Balun无需阻抗匹配网络,无需外挂晶振负载电容,最大限度地节省BOM成本。此外,片上还集成了高效率DCDC降压转换器以实现超低功耗,适合用于高性价比可穿戴、智能家居、智能遥控器、透传等低功耗应用。

接收灵敏度-94dBm,发射功率最大4dBm,优异的抗干扰性能。 0_2.jpg 15a31279137c0773e3069b9937872a19_1587604773921016011.png
