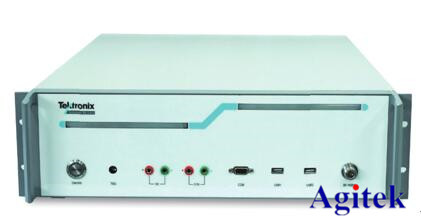

物联网应用中的无线技术有多种，可组成局域网或广域网。在低功耗广域网（Low Power Wide AreaNetwork, LPWAN）产生之前，似乎远距离和低功耗两者之间只能二选一。当采用 LPWAN 技术之后，设计人员可做到两者都兼顾，较大程度地实现更长距离通信与更低功耗，同时还可节省额外的中继器成本。 LoRa 是 LPWAN 通信技术中的一种，是 Semtech 公司采用和推广的一种基于扩频技术的超远距离无线传输方案。这一方案改变了以往关于传输距离与功耗的折衷考虑方式，为用户提供一种简单的能实现远距离、长电池寿命、大容量的系统，进而扩展传感网络。目前，LoRa 主要在全球免费频段运行，包括 433、868、915 MHz 等。LoRa 技术具有远距离、低功耗（电池寿命长）、多节点、低成本的特性。 系统介绍 KSA-5000A 符合 Semtech 的 LoRa 标准，以泰克公司矢量信号源及实时频谱分析仪为核心，应对物联网应用中 LoRa 系统的设计验证需求，为基于 LoRa 技术的器件或设备的研发、生产及调测通过专用工具。 方案特点 ●验证测试，满足 SEMTECH 测试标准 - 输出功率 - 频率容限 - 接收灵敏度 ●研发调测 - LoRa 信号发生 - LoRa 信号接收测试 - LoRa 信号频谱测试 ●一键式 LoRa 标准验证 ●一键式标准验证，完成 LoRa 测试标准建议的全部收发指标。 ●测试项目及门限事先编辑在指定路径，避免界面误操作。 ●自动生成测试报告 ●前面板“通过 / 不通过”指示灯 ●测试项目“通过 / 不通过”指示灯 ● LoRa 设备研发调测 ●满足 Semtech 标准的收发半双工测试 ●控制 DUT 发射信号，用内置频谱仪测试 DUT 性能 ●控制 DUT 发射 CW/FSK/LoRa 模式的信号 1. LoRa 模式下，全部 LoRa 参数均可设置 2. 状态栏反馈控制状态 3. 内置高精度标准信号源产生标准信号，测试 DUT 接收性能 内置实时频谱仪 ●多种测试功能可对 LoRa 信号进行深入分析 - 多达 17 种测试项目满足 LoRa 信号测试基本需求 - DPX 实时频谱显示可捕捉瞬态干扰 - 三维频谱及频率随时间变化图可以分析 LoRa 信号的变频规律 - 产品参数 - 标准信号源发射信号频率范围 - CW 模式：950KHz~2GHz - FSK/LoRa模式：400MHz~2GHz - 接收信号频率范围（频谱分析）：9KHz~6.2GHz - 标准信号源发射信号功率 - -150dBm~ - 40dBm - 标准信号源发射信号幅度误差 - ±1dB（最差情况 , 典型值±0.5dB） - 标准信号源发射信号频率误差 - <(10–18 + 时基误差 ) × fc - 标准信号源发射信号频率稳定性 - 1 × 10–11 (1 s 艾伦方差 ) - 标准信号源发射信号相位噪声（CW 1GHz 载波） - 1 kHz 偏置 -95 dBc/Hz - 10 kHz 偏置 -106 dBc/Hz - 20 kHz 偏置 -107 dBc/Hz - 1 MHz 偏置 -120 dBc/Hz - 2 GHz 偏置 -118 dBc/Hz - 频谱仪 DANL --160dBm/Hz - 频谱仪最大信号输入 - +15 dBm - ±40 VDC - 频谱仪幅度精度 - ±1.2dB （最差情况，典型值±0.8dB） - N 型 50 欧姆母头 - 双工 - DUT 接口 - DB9 （接口管脚定义详见操作手册） - 其它接口 - 电源线接口 - 供电 -90~240VAC - 功耗 - < 165瓦 ●振动 - 符合 GB/T6587 ●工作温度 - -10~+50 摄氏度 ●重量 - 14.5Kg ●尺寸 - 750mm X450mm X 133mm 西安安泰测试作为泰克西北服务商，致力于综合性服务，从方案提供到仪器选型、销售到后期维修、延保、校准、培训等一站式服务，让客户选型无忧，售后无烦恼。了解更多测试方案请访问安泰测试网www.agitek.com.cn。
|
