小功率充电器方案TB5806集成超低待机功耗准谐振原边控制器，银联宝电子提供的小功率充电器方案芯片TB5806为原边反馈工作模式，可省略光耦和TL431。用于高性能、外围元器件精简的充电器、适配器和内置电源。

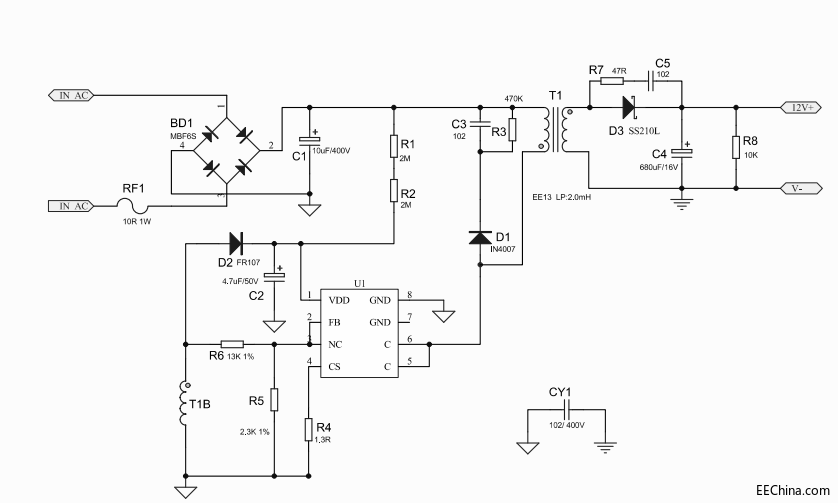

TB5806A小功率充电器IC六级能效5V/1.2A应用方案：
1.输出规格5V/1.2A
2.内置高压启动+多工作模式+专利谷底开通技术，满足六级能效标准
3.双段驱动技术，EMC性能优越，无需Y电容及输出共模电感

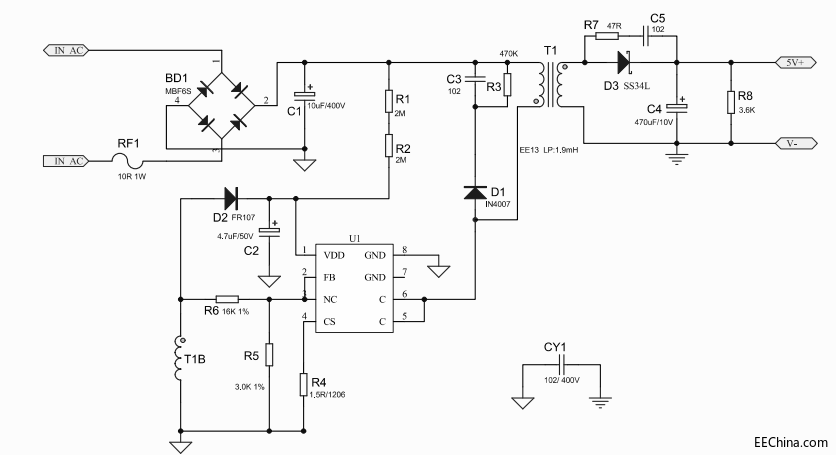

TB5806B小功率充电器IC六级能效5V1A应用方案：
1.输出规格：5V/1A
2.集成专利高压启动模块+低工作电流，待机功耗＜70mw，10%负载效率裕量充足
3.PFM+PWM+QR多工作模式提高平均效率，满足六级能效要求，消除异音
4.方案精简：无需启动线路、去Y电容。
5.可通过6KV Surge测试

根据上述原理，可得出小功率的充电器方案TB5806是的工作原理提供精确的恒定电压，恒定电流（CV / CC）不需要光耦合器和二次控制电路调节。它也消除了环路补偿电路的需要，同时保持良好的稳定性。它可以实现良好的调节和较高的平均效率，满足空载损耗小于75mW。TB5806有一个专有的输出电缆压降补偿功能，即输出线损补偿，线损补偿量可通过调节FB分压电阻阻值来调节，最大补偿量是输出电压的10%，可以有效补偿输出电流在输出线上的损耗压降。
采用银联宝科技的小功率充电器方案采用TB5806设计系统，无需光耦，可省去次级反馈控制、环路补偿，精简电路、降低成本。TB5806适用3~6W输出功率，保护功能完善。具有VDD欠压保护、过热保护、CS管脚开路保护等功能。
