目前的网格化监测市场鱼龙混杂，各企业都想瓜分这块大蛋糕，于是，出现打着“精准治霾”口号的各种网格化监测系统，表面上看，各系统都大同小异、相差无几，但实际上，各网格化监测系统的重点却不一样，有的将“精”与“准”放在对污染源的精准把控上，而有的却放在对数据的监测精准上。 深圳市碧野千里技术有限公司 全国服务热线：18306691632（微信同号） 特点 ●具有云端自动在线校准功能，自动修正 传感器漂移及环境干扰，无需现场人工校准。 ●采用百叶堆设计，适用于各种气象条件，保证空气流通无死角，内外无温差。 ●可以同时监测气体参数和可吸入颗粒物，并在数据平台上显示出监测值； ●无工具拆卸，方便点位迁移与设备维护。 ● 采用进口高灵敏度的传感器，响应时间快，分辨率高，线性好，检测下线可达ppb级； ●应用 单片机技术和网络通讯技术相结合，采用数据存储功能，不仅可提供方便的数据查询方式；还可以通过 USB接口将数据转存至计算机，利用配套的上位机软件自动计算平日均值、月均值、污染指数、生成各种图形数据标，并进行打印； ●采用机内锂电池供电与外接太阳能供电，解决布线接电等问题
●性能稳定、精确度高、操作方便、易于维护具有断电保护功能； 大气网格化空气监测站产品参数表 | 检测参数项 | 量程 | 单位 | 精度 | 分辨率 | 配置 | 寿命 | | PM2.5 | 0-1000 | ug/m3 | 5% | 1 ug/m3 | 标配 | 2 | | PM10 | 0-2000 | ug/m3 | 5% | 1 ug/m3 | 标配 | 2 | | 一氧化碳 | 0-50 | ppm | 1% | 0.02ppm | 标配 | 2 | | 二氧化硫 | 0-500 | ppb | 1% | 3ppb | 标配 | 2 | | 二氧化氮 | 0-500 | ppb | 1% | 3ppb | 标配 | 2 | | 臭氧 | 0-500 | ppb | 1% | 3ppb | 标配 | 2 | | 温度 | -20-60 | ℃ | 2% | 0.1℃ | 标配 | 2 | | 湿度 | 0-100 | %RH | 0.3% | 1% | 标配 | 2 | | VOC | 0-20 | ppm | 1% | 20ppb | 选配 | 2 |

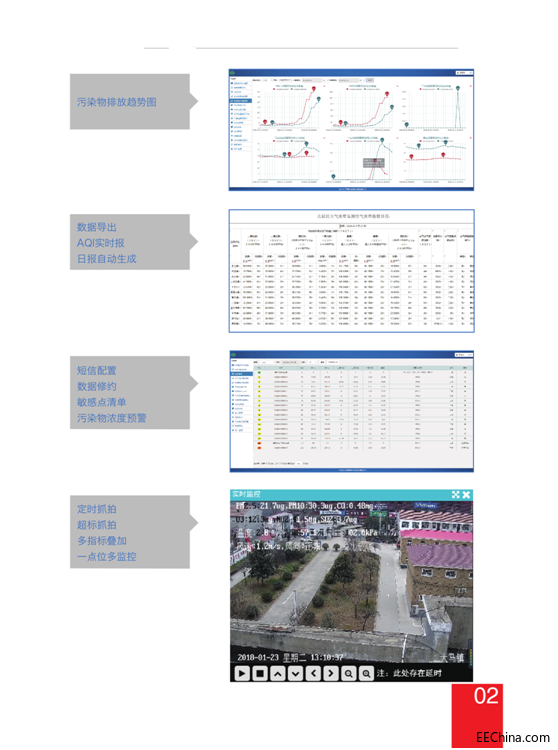

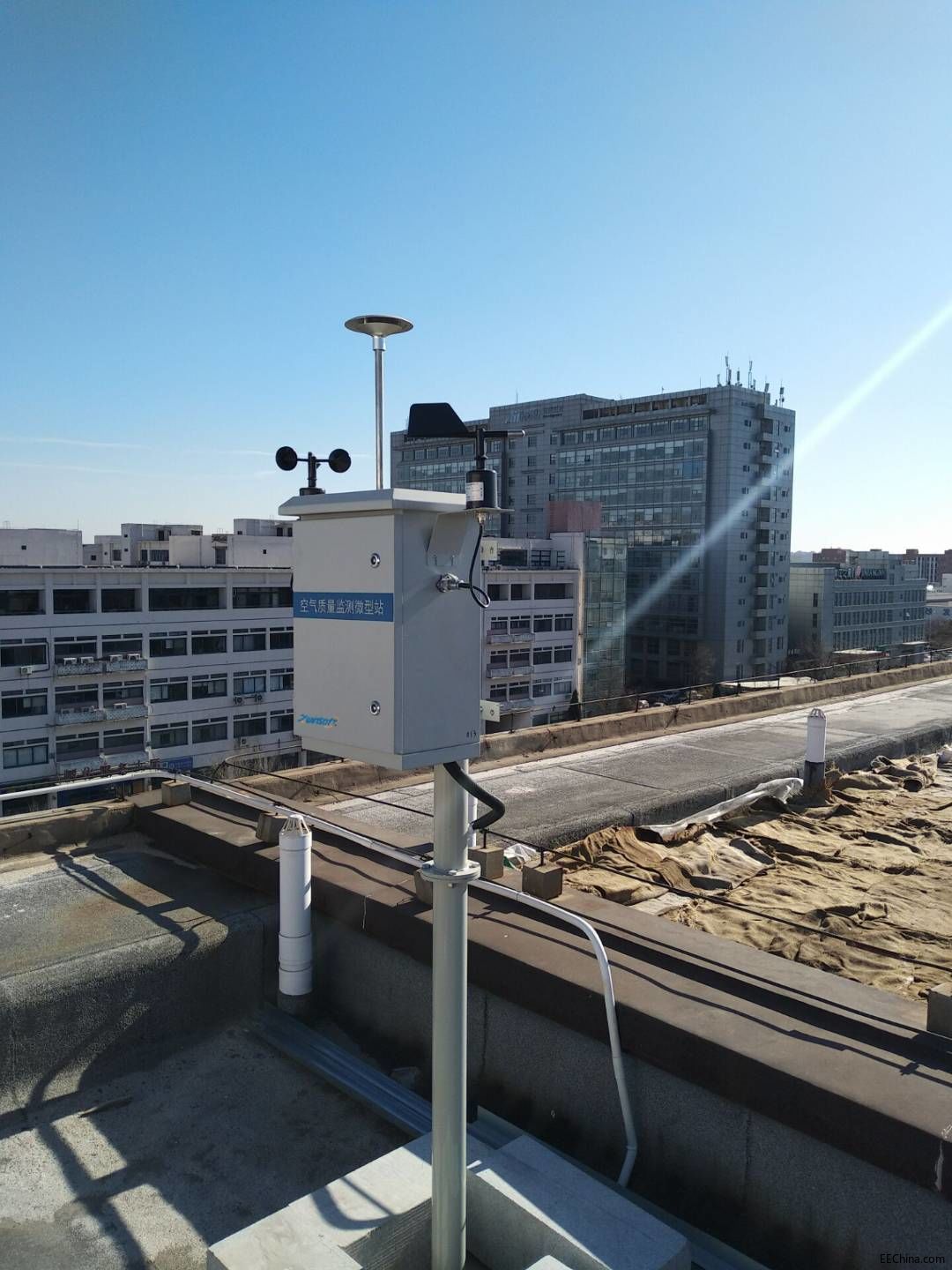

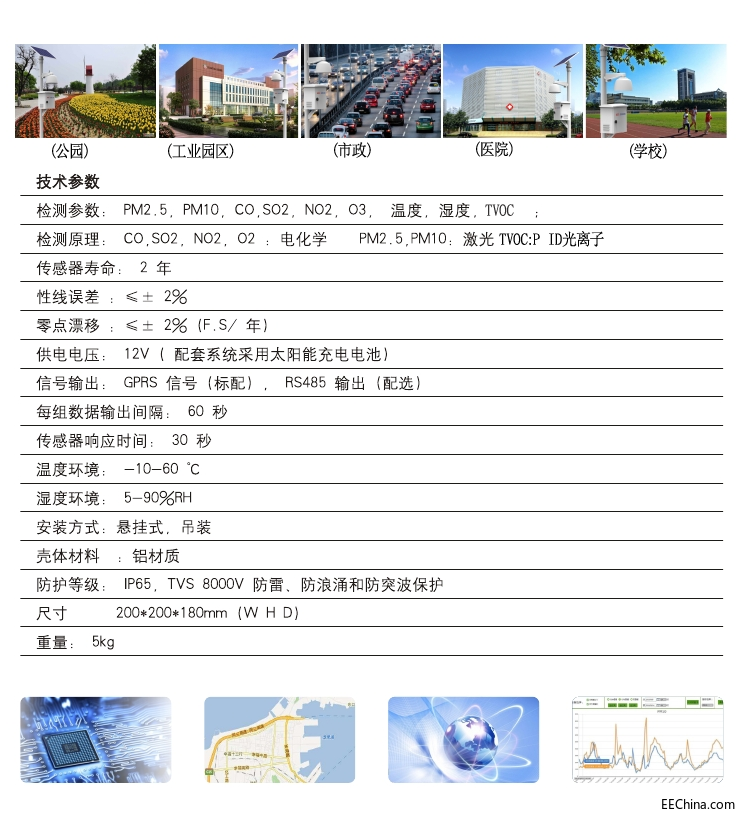

检测参数： PM2.5， PM10， CO， SO2， NO2， O3， TVOC， 温度， 湿度 检测原理：CO， SO2， NO2， O3：电化学 PM2.5，PM10：激光 TVOC：PID光离子 传感器寿命：2 年 线性误差：≤±2% 零点漂移：±2%（F.S /年） 信号输出：GPRS信号(标配)， RS485输出(选配) 每组信号输出间隔：60s 传感器响应时间：30s 温度环境：-20-60 ℃ 湿度环境:5-90%RH 安装方式：悬挂式， 吊装 客体材料：铝材质 防护等级：IP65， TVS 8000V 防雷、防浪涌、防突波保护 尺寸：200*200*180mm (W HD) 重量：5kg （1）数据查询：查询各站点实时及历史数据。 （2）对比分析：以图表的形式对比不同地区空气质量、多污染物排放对比分析、排放趋势分析。 （3）报警管理：超标报警信息管理、显示查询时间段内累计报警次数、报警详情。 （4）支持移动终端应用： ① 支持 Android、IOS平台；实时监控：监测站点排放浓度、排放趋势。 ② 报警管理：显示查询时间段内污染物排放超标报警详情。 ③ 报警通知功能：实现报警实时通知消息接收功能 ④ 支持填写预警反馈信息功能 成都市空气质量网格化监测管理平台软件技术参数要求 | 功能及技术指标 | 参数要求 | | 1、环境要求 | | | 基础软件 | 基础软件包括支撑系统运行的正版linux操作系统或windows操作系统、以及相应的正版数据库软件系统 | | 2、基本功能点 | | | 客户端支持能力 | 在一个界面下，支持有线、无线客户端或web UI访问，便于端站及设备维护人员全面快捷的实现数据及设备访问、管理、参数及配置管理功能 | | 3、空气质量管理系统 | 提供空气质量网格化监测数据管理平台，具备支持对于空气质量监测数据的管理、展示及对应端站的管理能力 | | 监测站点在线显示 | 数据管理平台，需能够将各台空气质量监测设备上传的数据， 以地图和图表的形式在网页端进行展示； | | 污染物在线展示 | 能够将大气监测因子/污染物在地图上的空间分布进行展示，展示内容包括： l 按照不同点位进行的污染数据状态展示； l 可切换不同污染物浓度分布情况在地图上显示； l 可展示监测站点的详细监测数据信息， 包括（站点名称，站点运行状态，AQI 值，实时大气监测因子的浓度监测值）； l 可展示监测站点最近24～72小时的平均变化趋势图； | | 监测历史动态回顾 | 可以根据时间选择，按照时间顺序展示指定区域的空气质量数据变化展示， 可以根据时段选择进行历史数据的动态播放； | | 云图播放 | 支持指定区域的污染过程动态展示（插值图方式）， 根据时间频度（小时或天）， 进行空气质量及气象参数变化过程展示； | | 热力图展示 | 根据环境数据变化，提供热力图展示； | | 监测站点排名 | 可以根据监控点类型、监控点所在行政区域，查询符合条件的监控站点数据进行排名。 并能够对最高、最低、平均值，达到国家一、二级标准的比例，以列表和在地图上显示的方式展示。 | | 污染源管理 | 能够对监测站点周边的潜在污染源进行选择、搜索和展示；能够按照不同的污染源类型进行分类、叠加和展示； 并能够对潜在污染源排放信息进行对应的展示； | | 污染过程分析 | 能够对典型污染过程进行动态过程分析和可视化展示； 能够通过图表方式展示单个站点／多站点／城市区域的空气质量指标在过去每个月的贡献情况，并可实现与历史同期进行对比。 | | 数据统计 | 可以对单个站点／多站点／城市区域进行对比／趋势的统计分析； 可以提供站点历史同期数据对比的功能； 可以提供站点纪要时间分布的统计功能。 | | 环境数据集成 | 可以与站点周边环境信息进行集成（例如交通信息、天气信息等） | | 数据管理与集成 | 能够与国控点、省控点、市控点数据进行集成和对接， 并且在前端平台展示国控、省控、市控点监测数据； | | 告警管理 | 可以对异常数据、紧急污染事故的短时浓度异常、设备异常等情况进行告警； 能够提供现场勘查信息的管理和查询功能； 能够提供app及微信同步推送预警信息的功能。 | | 报表管理 | 能够提供针对站点数据的报表、统计、分析功能， 并进行图形化、可视化展示；每日小时报、日报、周报、月报、季报、年报。 | | 4、平台管理功能 | | | 站点设备管理 | 可以实现设备增删改查、资产统计、参数配置、数据导入导出、告警等功能； | | 远程维护管理 | 监测站点进行维护管理、配置更新或数据调整， 可以通过远程访问进行维护； | | 用户管理 | 提供用户及角色管理和访问授权管理； | | 告警管理 | 可以对设备告警规则、告警数据配、阀值进行配置和管理。 | | 平台管理模式 | 采取B/S结构，无需在客户端安装任何客户端采用IE即可访问 | | 平台管理控制 | 支持对不同级别管理员进行管理授权，不同级别管理员监测／控制不同级别信息 | | 5、系统管理软件平台安全性 | 软件平台要充分考虑系统的安全性，从以下技术措施保证平台的安全性： 平台可提供多级用户管理架构，每级用户具有不同的管理权限，根据所赋予的权限可以进行相应的系统访问和监控操作，以防止非法登录和越权操作。 a管理中心服务器支持多机集群； b用户登录时首先通过内部认证和权限检查； c用户权限支持“临时用户”； d平台系统能够对所有用户进行自动的行为审计跟踪，并保存审计记录； e平台可以根据用户的级别、业务种类对其权限进行限制。 g平台能够对系统中所有设备设置的参数采取严格的保护措施，防止被非法或无意删改。 | | 6、产品配置要求 | 系统能支持双机部署，能够支持配置网格化监测设备管理200-500节点的容量。 | | 7、质保期要求 | 3年原厂质保服务 |
6参数微型站技术参数要求 | 序号 | 技术要求 | | 1 | 监测参数: 大气参数：PM2.5、PM10、臭氧、一氧化碳、二氧化氮、二氧化硫； 气象参数：温度、湿度、气压、风速、风向； | | 2 | PM2.5测量： l 测量范围0～1000μg/m3； l 检出限：≦10μg/m3 l 分辨率：1μg/m3； | | 3 | PM10测量： l 测量范围0～1000μg/m3； l 检出限：≦10μg/m3 l 分辨率：1μg/m3； | | 4 | 臭氧测量： l 测量范围：0～500ppb； l 检出限：≦5ppb l 分辨率：5ppb； l 灵敏度：- 3000 ± 1'200 nA/ppm l T90响应时间：＜60sec | | 5 | 一氧化碳测量： l 测量范围：0～50ppm； l 检出限：≦0.1ppm l 分辨率：0.1ppm； l 灵敏度：900 ± 150 nA/ppm l T90响应时间：＜45sec | | 6 | 二氧化氮测量： l 测量范围：0～500ppb; l 分辨率：5ppb； l 灵敏度：- 2500 ± 1000 nA/ppm l T90响应时间：＜60sec | | 7 | 二氧化硫测量： l 测量范围：0～500ppb； l 检出限：≦5ppb l 分辨率：5ppb； l 灵敏度：4000 ± 1500nA/ppm l T90响应时间：＜20sec | | 8 | 风速 l 测量范围：0～60 m/s l 准确性：±0.3% l 分辨率：0.1 m/s | | 9 | 风向 l 测量范围：0 ～ 359.9°全方位，无盲区 l 分辨率：0.1°度 l 精确度：±3°度(当风速=10m/s 时测定) | | 10 | 温度 l 测量范围：-40～+55℃ l 分辨率：0.1℃ l 测量精度：±0.3℃典型值 l 漂移：< 0.04 ℃/yr | | 11 | 湿度 l 测量范围：0～100% RH l 分辨率：0.05% l 测量精度：±3% RH 典型值 l 漂移：<0.5% RH/yr | | 12 | 气压 l 测量范围：10～1100 hPa l 测量精度：± 0.5hPa （25℃） l 分辨率：0.1hPa | | 13 | 检测响应时间：1分钟 | | 14 | 供电方式：市电 | | 15 | 储存环境温度要求：0℃~50℃； | | 16 | 储存环境湿度要求：＜90%RH； | | 17 | 工作环境温度要求：-20℃~60℃; 内置温度补偿控制； | | 18 | 工作环境湿度：15%RH~95%RH； | | 19 | 主机重量：<20Kg，体积小、重量轻、安装维护方便，可方便进行点位迁移。 | | 20 | 供电功耗：<10W； | | 21 | 主机尺寸：不大于500*400*200 mm具有防水防尘功能； | | 22 | 防护等级:IP55； | | 23 | 通讯方式：自带传输模块，断点续传 | | 24 | 内置防盗报警装置 | | 25 | 内置 GPS定位，具有量程漂移自动校正，支持人工校准和平台自动校准。 支持GPS自动时间校准 | | 26 | 设备状态反馈，故障在软件平台中应具有自动报警功能，便于管理和维护。 | | 27 | 数据上传间隔可灵活配置，最低间隔支持1分钟； | | 28 | 网络故障要求数据不间断，最大支持存储20天以上的数据； | | 29 | 设备考虑功耗智能控制，延长传感器使用寿命； | | 30 | 要求设备维护方面，维护周期长，维护简单，不应有经常需要更换的损耗性部件； | | 31 | 设备应考虑传感器温湿度及交叉气体干扰所导致的数据异常； |
|
