东芝推出全新低压驱动光继电器系列

发布时间:2019年06月11日 14:06    发布者:eechina
关键词: 光继电器 , 自动测试 , 存储测试
采用微型封装的光继电器支持测试设备应用的高密度装配

东芝电子元件及存储装置株式会社(“东芝”)宣布,其作为小型化尖端光继电器领域的业界领先企业,现推出了光继电器新家族(共五款),均采用业界最小型[1]封装S-VSONR4(2.0mm×1.45mm)。新产品适用于自动测试设备、存储测试器、SoC/LSI测试器和探针卡等。即日开始供货。



TLP34xxSRL系列(两款产品)和TLP34xxSRH系列(三款产品)都具备输入电压驱动特性。TLP3406SRL和TLP3407SRL支持1.8V(典型值)至3.3V(典型值)的直流电压范围,而TLP3406SRH、TLP3407SRH和TLP3412SRH则支持3.3V(典型值)至5V(典型值)的直流电压范围,上述特性能够提高对目前低压FPGA的兼容性。

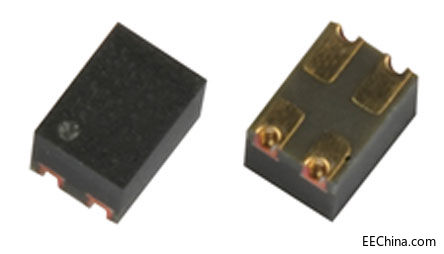

这些新款光继电器采用微型S-VSONR4封装,需要2.9mm2的贴装面积,该封装与东芝的上一代封装VSONR4(2.75mm×1.45mm)相比,尺寸缩小大约27%。此外,这些光继电器都内置输入电阻,无需使用外置输入电阻,从而节省空间。微型封装及其空间要求有助于工程师设计出尺寸更小的测试板,特别是探针卡。它还允许增加电路板上的光继电器数量,以实现更高密度的解决方案。

尽管采用微型封装,但新款光继电器能够驱动较大电流:TLP3406SRx可驱动高达1.5A的电流,断态电压VOFF为30V,导通电阻Ron为0.2Ω(最大值);TLP3407SRx可驱动高达1A的电流,VOFF为60V,Ron为0.3Ω。TLP3412SRH可驱动高达0.4A的电流(VOFF=60V/Ron=1.5Ω)。因此它们非常适用于多种测试设备的电源应用。所有这些新产品都确保支持高达110℃(最大值)的工作温度。

        特性:
任意电压输入控制光继电器的最小封装:贴装面积2.9mm2(典型值)(截至2019年6月4日);
控制信号采用双输入电压:直流1.8V(典型值)和直流3.3V(典型值);
VOFF支持30V/60V,ION支持0.4A至1.5A。

        应用:
自动测试设备(ATE)、存储测试器、SoC和LSI测试器和探针卡。

        主要规格:

产品型号

TLP3406SRHTLP3406SRLTLP3407SRHTLP3407SRLTLP3412SRH

直流系统电压VCC典型值(V)

3.3/51.83.3/51.83.3/5

封装

S-VSONR4

绝对断态输出端电压VOFF(V)3030606060
最大导通电流ION(A)1.51.5110.4
额定值导通电流(脉冲)IONP(A)4.54.5331.2
电气工作电压VFON最大值(V)31.831.63
特性导通电阻RON最大值(Ω)0.20.20.30.31.5
 输出电容COFF典型值(pF)120801208020
 断态电流IOFF最大值(nA)11111
 @VOFF(@20V)(@20V)(@50V)(@50V)(@60V)
开关导通时间tON最大值(ms)22220.5
特性关断时间tOFF最大值(ms)11110.5
隔离隔离电压BVS最小值(Vrms)500500500500500
特性
