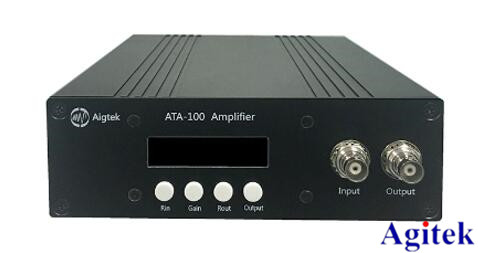

ATA100功率放大器是安泰测试专为院校基础教育量身定制的一款电子测试仪器,全功率带宽(-3dB)高达DC-5MHz,ATA-100系列功率放大器可配套任意品牌和型号的信号发生器,进行连接从而快速的搭建实验测试平台,可灵活控制输出电压和功率,以及更具有吸引力的价格优势。 ATA-100系列功率放大器从设备的兼容性、操作互通性的考虑,具有完整的输出保护电路(输出过流、过压保护),可输出2A的大电流,28Vpp的电压,与此同时,ATA-100的价格更加平易近人,最大限度的满足教育类型市场的承受能力和需求。 ATA-100系列功率放大器产品指标:
最大输出电压:28Vpp(±14V) 最大输出电流:2A 带宽(-3dB):DC-5MHz 输入阻抗:50Ω/1MΩ 输出阻抗:1Ω/50Ω 可以配套信号发生器搭建平台,针对任意品牌和型号均可兼容 可通过USB接口进行PC段上位机通讯操作,操作简单、灵活 配合上位机软件可以灵活设置放大器的增益(X1或X10)、输出偏移和输出开关。 具有完整的输出保护电路(输出过流、过压保护),确保仪器稳定、可靠、安全的测试。 体积小、便于携带,使用方便。 ATA100功率放大器可放大交直流信号,;利用宽频带、高速输出性能可放大信号源产生的各种波形;功率元器件测量系统:

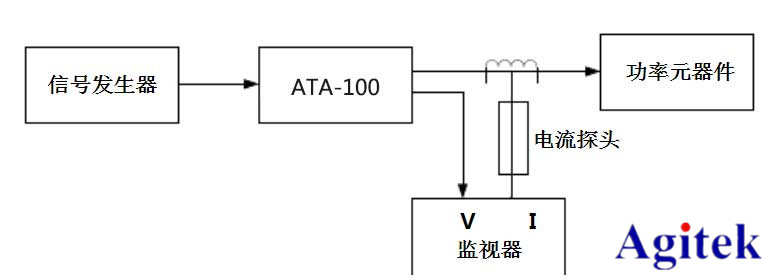

磁性材料的磁化特性(B-H曲线)测量 ATA100系列功率放大器可用于磁性材料的磁化特性(B-H曲线)测量28W驱动,附加阻抗变换变压器)。利用它可测量铁氧体和非晶型材料等磁性材料的B-H曲线。
压电元件的驱动 ATA100可做为压电元件的驱动(28W驱动,附加阻抗变换变压器)。ATA100输出的阻抗极小,所以静电容量很大(高至1000pF)的压电元件也能得到良好的阶跃响应。
驱动NKT可调谐光源 :
ATA-100功率放大器还可以用于: 安泰的功率放大器可以匹配任意品牌的信号发生器,通过信号源把信号输入到功放里,通过调节放大倍数来控制需要输出的电压,达到驱动负载的目的,通过示波器来观测输出的电压以及波形。 信号发生器我们常给客户推荐的品牌有:是德科技(Keysight)、泰克(Tektronix)、罗德与施瓦茨(R&S)、普源精电(Rigol)等,如果是学校的基础实验室建设,建议选择性价比较高的普源精电DG1000,DG1000Z系列,价格相对便宜。 示波器我们常给客户推荐的品牌有:是德科技(Keysight)、泰克(Tektronix)、罗德与施瓦茨(R&S)、普源精电(Rigol)等,学校基础实验室建设的话推荐普源ds1000系列和泰克的TBS1000系列,可以从容应对日常测试挑战,却不会造成预算压力。 如果您在选型过程中有什么问题,欢迎咨询安泰测试www.agitek.com.cn。
|
