带偏流补偿的宽带放大电路

发布时间:2011-3-1 10:30    发布者:circuit_share
关键词: 宽带放大电路 , 偏流补偿

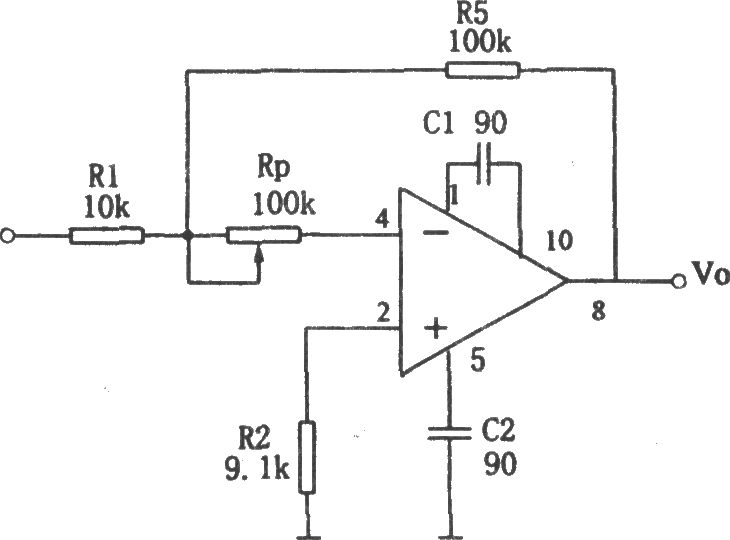

图(a)所示电路与一般反相放大电路的不同点仅在于反馈电阻输入端点与反相输入端之间串接了一个100kΩ的电位器,用于对直流偏流进行补偿。调整电位器Rp,使当Vi=0V时,Vo=0。在补偿端引脚1与10之间接相位补偿电容C1(90pF),引脚5到地的滤波电容C2也为90pF。该电路在图示参数下的电压放大倍数为:Av=-10,其电压转换速度大于70v/μs,半功率带宽可达400kHz以上,其增益带宽之积约为30MHz。采用10引脚的金属圆形封装的LH0003工作温度为0~85℃,存储温度为-65~150℃。当采用LH0003芯片时,其工作温度为-55~125℃,存储温度为-65~150℃。图(b)为LH0003/LH0003C集成芯片管脚排列图。
