μA709构成的可变增益差动放大电路
发布时间：2011-3-1 10:30
发布者：circuit_share

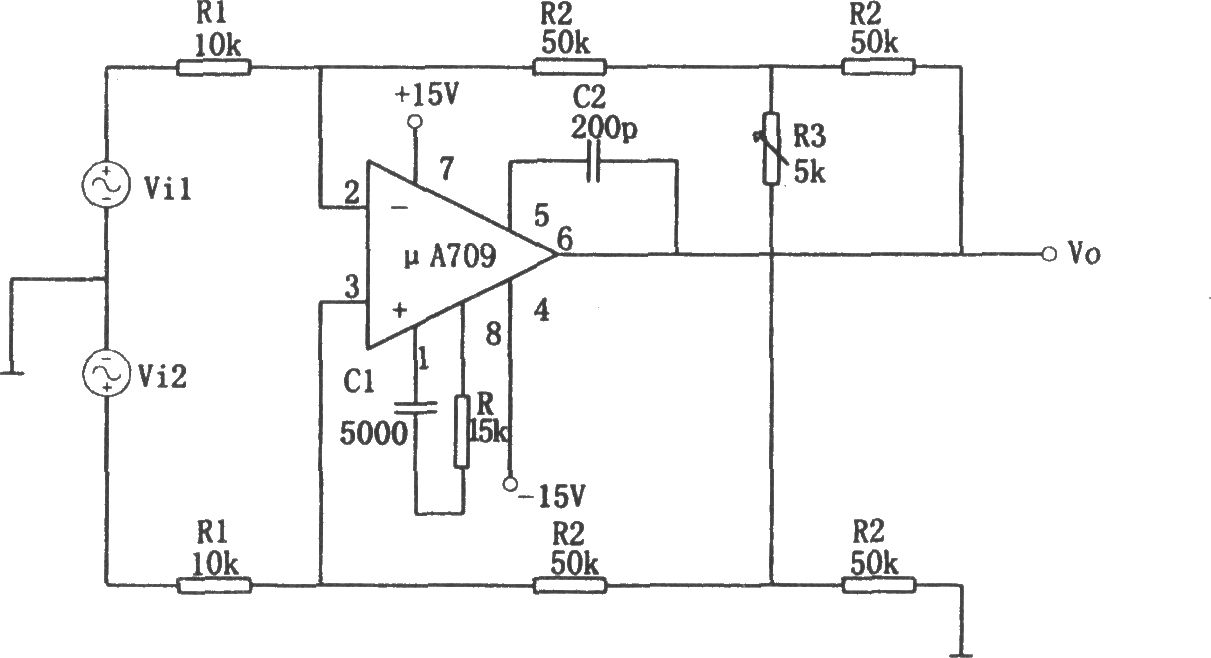

 如图所示为μA709构成的可变增益差动放大电路。该电路的最大优点是在保持共模抑制比KCMR不变的前提下，可实现差动增益连续可调。电路中四个电阻R2和两个电阻R1的阻值必须分别相等，图中给出了典型应用时的数值。调整电位器R3，可实现连续调整电压放大倍数。 若增益调整电阻R3调到5Ω，则相应的比值R2／R3=104，此时电压放大倍数Av=-104×(2R2／R1)，显然该电路增益的调整范围很宽，而且调整方便。但需要强调指出：电压增益不能过大，因为当其增益大到Vo接近电源电压时，输出电压将出现严重的非线性失真。另外，在引脚1、8之间引入了RC补偿支路，在引脚5、6之间也引入了补偿电容C2，用以提高电路的稳定性，防止产生寄生振荡。 该电路的基本关系为： Vo=-(2R2／R1)·(1 R2／R3)·(Vi1-Vi2) Av=Vo／(Vi1一Vi2)=-(2R2／R1)·(1 R2／R3) 当R1=10kΩ，R2=50kΩ，R3=5kΩ时，Av=-110。 μA709集成芯片的电参数(VD=±15V，TA=25℃)  |
