PGA203构成的增益1~8000倍可编程放大器

发布时间:2011-3-1 10:26    发布者:circuit_share
关键词: PGA203 , 可编程放大器

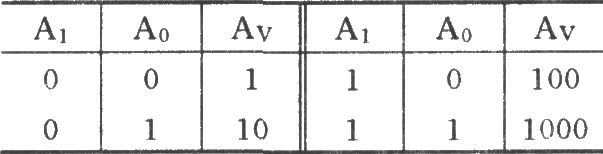

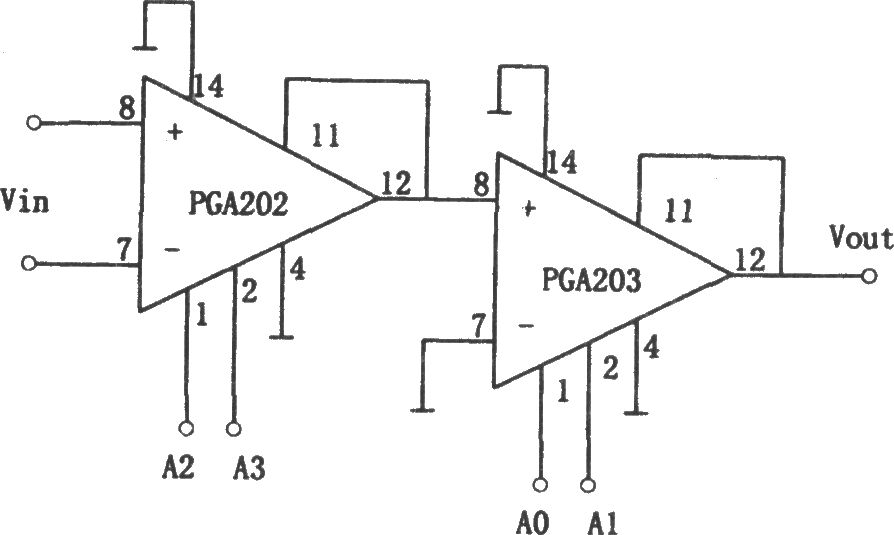

如图所示为增益1~8000倍可编程放大电路。该电路采用了PGA202、PGA203集成芯片,PGA202集成芯片的数控增益范围为:1、10、100和1000(十进制),PGA203的数控增益范围为:1、2、4、8(二进制)。增益控制端A2(引脚l)和A3(引脚2)与增益的对应关系列于下表。

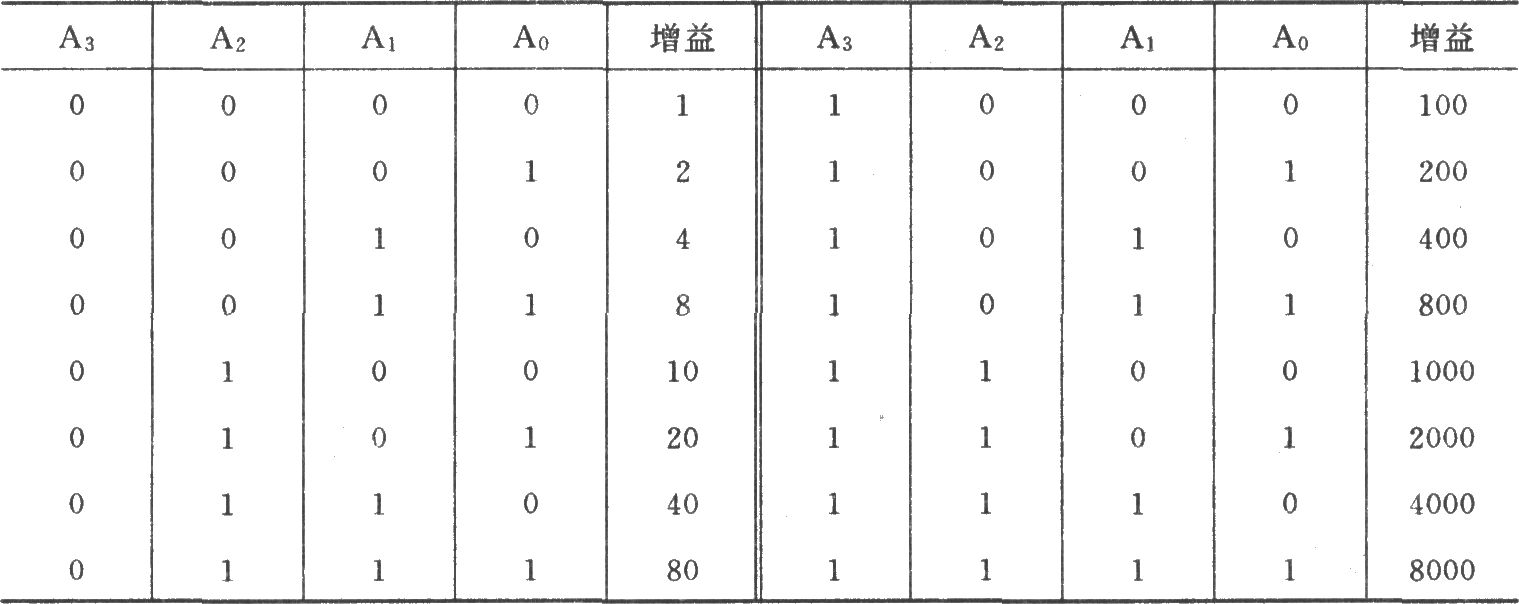

该图为串级放大电路,其总增益为各级增益之积,电路的总增益由4位数A0~A3控制,其控制对应关系见下表。
