OPA502构成的桥氏驱动电路

发布时间:2011-3-1 10:19    发布者:circuit_share
关键词: OPA502 , 桥氏 , 驱动电路

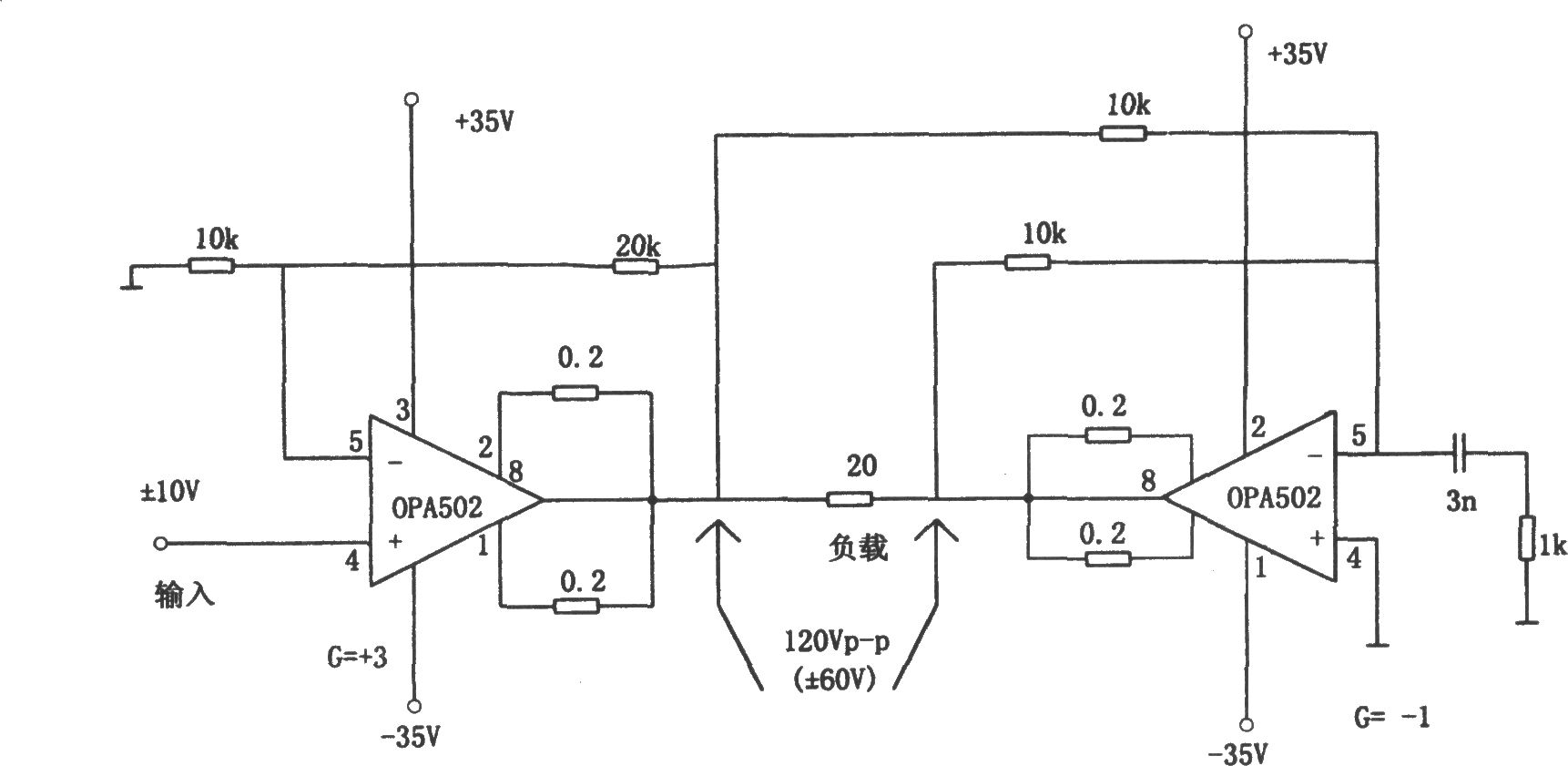

如图所示为OPA502构成的桥氏驱动电路。左侧的OPA502采用同相输入方式,因而其输入电阻极高,输入信号直接送入同相输入端(引脚4),其正、负输出端外接的限流电阻RCL=0.2Ω,因而输出电流的限定值为4A。在图示参数的情况下(反馈电阻为20kΩ,反相端到地的电阻为10kΩ),其电压放大倍数为3。左侧OPA502的输出电压除了送到负载(20Ω的一端外,还经过10kΩ的电阻送入右侧OPA502的反相输入端。由右侧放大电路图可知,其电压放大倍数为-1,即其输出与左侧相比为:幅度相等,相位相反。这一输出信号直接送到负载的另一端。若输入信号为±10V,则负载两端的驱动电压为±60V,当负载电阻为200时,其上的电流为±3A,负载功率为180W。右侧OPA502的反相输入端到地之间外接2nF电容和1kΩ的电阻,这一RC网络具有抑制高频自激的作用。
