40 100 Gb/s和100 Gb/s以太网IEEE 802.3ba™标准于2010年6月17日批准通过。这一标准的开发和通过，要求采用多种新的光接口和相关技术。这些新的光接口包括：(1) 40GBASE-SR-4和100GBASE-SR10，分别为4通道和10通道，多模光纤，850 nm，每路传送10.3125 Gb/s数据；(2) 40GBASE-LR4 4波长13XX nm WDM通道，每条通道10.3125 Gb/s；(3) 100GBASE-LR4和100GBASE-ER4 4波长13XX nm WDM通道，速率25.78125 Gb/s。工作速率为25.78125 Gb/s的新型100GBASE-LR和ER-4接口产生了新的测试要求，这些要求超出了老牌10 Gb以太网测试设备的能力。 新型100GBASE-LR4和ER4接口最具挑战性的技术要求是光学发射机一致性测试。光学发射机发送波形(眼图)一致性测试要求中包括需要新的参考接收机及采用标准时钟恢复单元(CRU)，其中参考接收机要有严格控制的频响及19.34GHz的3 dB带宽(0.75 x 25.78125 Gb/s)，时钟恢复单元要有10 MHz PLL环路带宽及-20 dB/decade滚降特点。
泰克在DSA8200数字串行分析仪采样示波器和80C10B光学模块基础上，提供了一种强大的多功能解决方案，满足了新的100GBASE-LR4和ER4发送波形一致性测试要求。在配备选项F1 (25G和40G滤波器滤波选项)和CRTP (40+Gb/s时钟恢复触发释抑选项)时，它可以驱动泰克CR286A 28.6Gb/s时钟恢复仪器的输入，从而保证标准时钟恢复功能及提供有保障的光学参考接收机，在一个模块中同时满足从25.7 GHz直到44.5 GHz的电信标准和数据通信标准。
配有80C10B模块的DSA8200提供的解决方案实现了最低的光学噪声、最佳的信号保真度、200 fsec RMS抖动(配有82A04相位参考模块)及杰出的测量吞吐量。

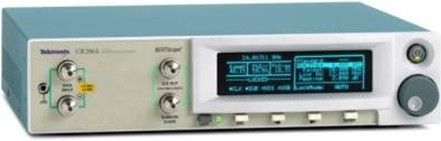

CR286A时钟恢复仪器连续覆盖从150 Mb/s到28.6 Gb/s的数据速率，为发射机和接收机一致性测试提供了完善的“标准PLL”，包括所有以前的串行标准以及最新的和正在提议的串行标准，如100GBASE-LR和ER-4、CEI-25G-LR、CEI-28G-SR、6xFC和未来的28xFC (28.050 Gb/s)。
CR286A独立控制、测量和显示PLL环路带宽(200 kHz - 12 MHz，选配24 MHz)、峰值和JTF (抖动转函)，为25.78125 Gb/s 100 GBASE-LR-4和CEI-25G-LR及28.050 Gb/s CEI-25G和CEI-28G-SR一致性发射机眼图、抖动测量和接收机压力测试校准提供“标准PLL”响应。
配有CR286A多功能模块的DSA8200降低了测试成本 通过简单地增加80C08C或80C12 10G光学模块，DSA8200测试系统现在可以在一台主机中，支持从10G到100G的所有主要当前一代光学标准光学发射机测试。
泰克DSA8200数字串行分析仪和BERTScope时钟恢复系列产品提供了杰出的性能、精度和信号保真度，可以迎接当前及未来最苛刻的光学和电气测量挑战。 |
