2.4g wifi 蓝牙模块天线规格图纸设计
发布时间：2019-3-19 16:50
发布者：腾菲尔
2.4g wifi 蓝牙模块天线规格书.pdf
(235.47 KB)

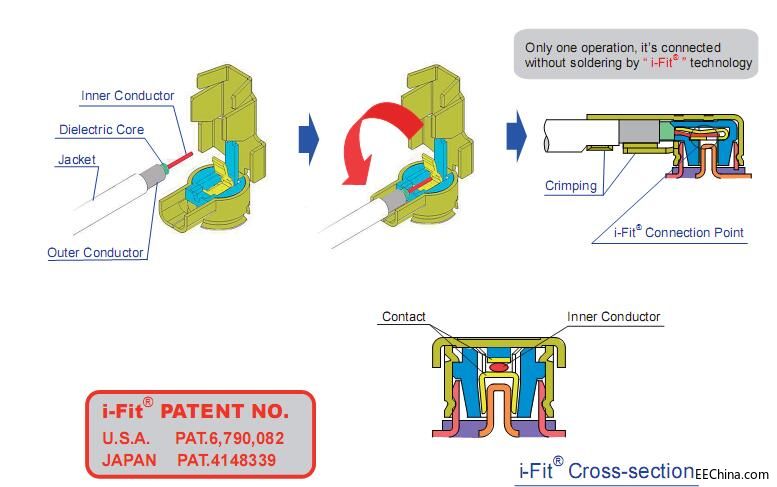

[size=0.8]了解蓝牙的应该都知道，其实蓝牙模块能够不用考虑使用位置或使用方向都能够顺利完成短距离的数据传输，但适当的蓝牙天线设计将会有助于达到更好的传输质量。比如，拿目前市面上蓝牙模块常见的两种天线：IPEX接口外接天线和PCB板载天线来对比一下。 [size=0.8]IPEX接口外接天线，它的优点是：信号的方向指向性好，效率高，抗干扰能力强，能远离主板上的干扰，而且不用过多的进行调试匹配，作为终端厂家，只需要外面接一个IPEX的天线即可；当然也有缺点：成本高，组装麻烦。  [size=0.6]IPEX接口外接天线和PCB板载天线对比[size=0.8]PCB板载天线，它的优点是：成本低，不需要单独组装天线，不易触碰损坏且组装方便，但有得必有失----- PCB天线容易受到主板上的干扰，效率相对较低，牺牲性能。  [size=0.6]IPEX接口外接天线和PCB板载天线对比[size=0.8]说明：因为近距离数据传输本身就比较稳定，所以蓝牙模块上的天线其实在近处时的效果是差不多的。但是距离远了，外置天线会有明显的优[size=0.8]深耕BLE市场，现已推出多款蓝牙模块，比如带IPEX接口外接天线的蓝牙4.2 BLE模块：HY-40R204I。采用的是TI的CC2640R2F方案。  [size=0.6]IPEX接口外接天线和PCB板载天线对比[size=0.8]（1）一般特性： [size=0.8]尺寸：17.9*11.59*2.0/2.6（带屏蔽罩）mm [size=0.8]通讯接口：UART/SPI [size=0.8]传输距离：120米 [size=0.8]频率范围：2402-2480MHZ（2.4G ISM频段） [size=0.8]发射功率：-20~5dBm（用户可通过软件编程设定） [size=0.8]接收灵敏度：-96dBm [size=0.8]天线选项：IPEX外接天线 [size=0.8]传输速率：12K/S(不加密，单连接，单包248字节/20ms)；1K/s（不加密，能同时被4个主机连接，单包20字节/20ms） [size=0.8]波特率：9600-600000 [size=0.8]bps（默认256000 bps） [size=0.8]工作电压：2.4-3.6V（DC） [size=0.8]工作电流：AcTIve-Mode RX：5.9 mA max [size=0.8]AcTIve-Mode TX at 0 dBm: 6.1 mA max [size=0.8]AcTIve-Mode TX at +5 dBm: 9.1 mA max [size=0.8]睡眠: 3.54μA avg [size=0.8]数传: 2.75 mA avg [size=0.8]工作温度：-40℃~+85℃ [size=0.8]存储温度：-40℃~+85℃ [size=0.8]安规认证：符合BQB/FCC/CE/RoHS认证  [size=0.6]IPEX接口外接天线和PCB板载天线对比[size=0.8]（1）一般特性： [size=0.8]最大发射功率：+5dBm [size=0.8]最小发射功率：-21dBm [size=0.8]接收灵敏度：-97dBm [size=0.8]最大传输距离：120M [size=0.8]（2）功耗： [size=0.8]Active-Mode RX：5.9 mA max [size=0.8]Active-Mode TX at 0 dBm: 6.1 mA max [size=0.8]Active-Mode TX at +5 dBm: 9.1 mA max [size=0.8]睡眠: 3.54μA avg [size=0.8]数传: 2.75 mA avg [size=0.8]（3）透传特性： [size=0.8]最高传输速度：12KB/S [size=0.8]最高串口波特率：600000 bps |
[size=0.6]IPEX接口外接天线和
