无源滤波器和有源滤波器的区别
发布时间：2019-3-8 10:50
发布者：傲壹电子
|

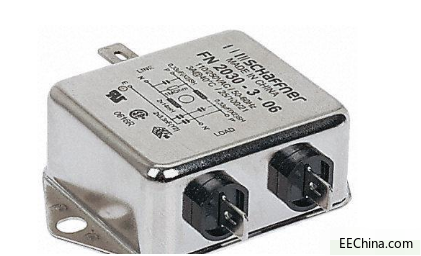

【导读】无源滤 波 器 由LC等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电 流 进行分流,其行为模式为提供被动式谐波电 流旁路通道。 无源滤 波 器和有源滤 波 器,存在以下的区别:工作原理：无源滤 波 器由LC等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电 流进行分流,其行为模式为提供被动式谐波电 流旁路通道;而有源滤 波 器由电 力 电 子元件和D S P等构成的电能变换设备,检测负载谐波电 流并主动提供对应的补偿电 流,补偿后的源电 流几乎为纯正弦波,其行为模式为主动式电 流源输出。
谐波处理能力：无源滤 波 器只能滤除固定次数的谐波;但完全可以解决系统中的谐波问题,解决企业用电过程中的实际问题,且可以达到国家电 力部门的标准;有源滤 波 器可动态滤除各次谐波。系统阻抗变化的影响：无源 滤 波 器受系统阻抗影响严重,存在谐波放大和共振的危险;而有源滤波不受影响。频率变化的影响：无源滤 波 器谐振点偏移,效果降低;有源滤 波 器不受影响。负载增加的影响：无源滤 波 器可能因为超载而损坏;有源滤 波 器无损坏之危险,谐波量大于补偿能力时,仅发生补偿效果不足而已。 负载变化对谐波补偿效果的影响：无源滤 波 器随着负载的变化而变化;有源滤 波 器不受负载变化影响。设备的造价：无源滤 波 器较低;有源滤 波 器太高。应用场合对比分析：1.有源滤波容量单套不超过100KVA,无源滤波则无此限制;2.有源滤波在提供滤波时,不能或很少提供无功功率补偿,因为要占容量;而无源滤波则同时提供无功功率补偿。3.有源滤波目前最高适用电网电 压不超过430V,而低压无源滤波最高适用电网电 压可达3000V。4.无源滤波由于其价格优势、且不受硬件限制,广泛用于电 力、油田、钢铁、冶金、煤矿、石化、造船、汽车、电铁、新能源等行业;有源滤 波 器因无法解决的硬件问题,在大容量场合无法使用,适用于电信、医院等用电功率较小且谐波频率较高的单位,优于无源滤波。

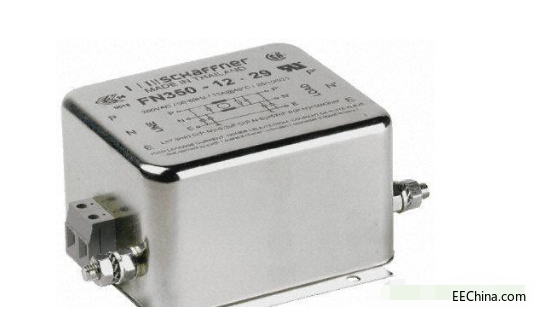

无源滤 波 器又称LC滤 波 器,是利用电 感、电 容和电 阻的组合设计构成的滤波电 路,可滤除某一次或多次谐波,最普通易于采用的无源滤 波 器结构是将电 感与电 容串联,可对主要次谐波(3、5、7)构成低阻抗旁路;单调谐滤 波 器、双调谐滤 波 器、高通滤 波 器都属于无源滤 波 器。 无源滤 波 器的优点：无源滤 波 器具有结构简单、成本低廉、运行可靠性较高、运行费用较低等优点,至今仍是应用广泛的被动谐波治理方法。无源滤 波 器的分类：无源滤 波 器主要可以分为两大类:调谐滤 波 器和高通滤 波 器。调谐滤 波 器：调谐滤 波 器包括单调谐滤 波 器和双调谐滤 波 器,可以滤除某一次(单调谐)或两次(双调谐)谐波,该谐波的频率称为调谐滤 波 器的谐振频率;高通滤 波 器：高通滤 波 器也称为减幅滤 波 器,主要包括一阶高通滤 波 器、二阶高通滤 波 器、三阶高通滤 波 器和c型滤 波 器,用来大幅衰减高于某一频率的谐波,该频率称为高通滤 波 器的截止频率。 AO-Electronics 傲 壹 电 子 官网：www.aoelectronics.com 中文网：www.aoelectronics.cn
|
