XL-8031 三相调频电压源

星龙科技

产品介绍

XL-8031三相调频电压源可以输出三相交流电压，频率、相位、幅值均可程控调节。

XL-8031提供精确的连续变频功能，通过读取用户预设的频率文件信息准确在指定时刻改变设备的输出频率，频率准确度达到0.002Hz，调频间隔最低1ms最长35s，设备可以缓存2万条的频率变动信息。

该设备特别适用于需要自动变频输出电压信号的测试场合。

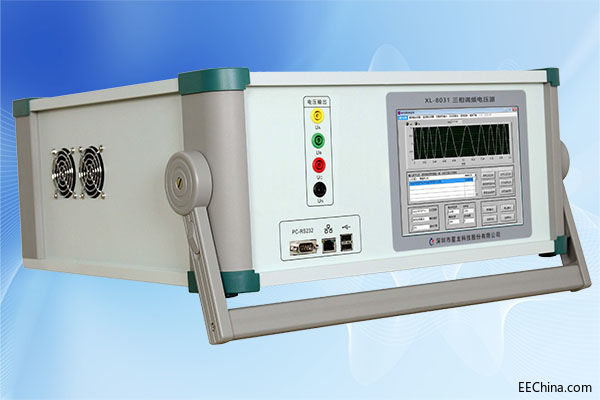

XL-8031三相调频电压源

功能特点

1.XL-8031三相调频电压源是基于高速的DSP、大规模的FPGA、高速高精度的DA采集器以及高性能功率放大器构成的新一代高精度标准功率源。适用于需要高精度变频信号和谐波输出的场合；

2.XL-8031三相调频电压源输出稳定度和精度均可达到万分之五以内；

技术指标

1. 技术指标

序号	名称	指标范围	备注
1	相数	三相电压
2	交流输出范围	0-500V AC
3	电压调节细度	0.01V
3	交流频率范围	40-65Hz
	频率调节细度	0.0001Hz
4	频率准确度	0.002Hz
6	电压输出准确度	优于0.05%
8	稳定度	优于0.01%
9	相位调节范围	0-360°
10	相位调节细度	0.01°
11	相位准确度	0.02°
12	单相最大功率	20VA
13	年稳定度	60ppm/年

谐波波形失真度：

名称
交流50Hz	优于0.1%
注：波形失真度是在每个档位的档位限制值输出测得，当该档位输出小于档位限制值时，其波形失真度将变大

负载调整率：

项目（满载）	指标范围
交流电压输出	优于0.05%

2. 变频功能

设备集成高精度调频功能，可以根据用户的要求对输出频率进行快速地微调，调节细度优于0.0001Hz，设备提供2万次的频率变动缓存。在进行快速变频测试时三相频率保持一致并同步变动，默认以Ua的设置频率为参考。

频率信息采用电子表格存储，可以使用excel工具进行编辑。使用设备提供的软件打开频率文件并写入后即可输出。

调频指标：

序号	名称	指标范围	备注
1	调频时间间隔	1ms~35s	两次变频之间的间隔
2	调频精度	优于0.002Hz
3	调频时间间隔准确度	100us
3	频率信息缓存数量	2万条	可根据用户需要扩展
5	频率调节细度	优于0.0001Hz

3. 其它参数

工作电压	AC  220V±5%  50Hz
整机功耗	空载：120W，满载：270W
预热时间	＜15分钟
工作温度	-10℃～55℃
相对湿度	≤85%    无腐蚀性气体
尺寸	450  mm *580 mm *230mm（L*W*H）
整机重量	40KG
