2.6标准GPIO测试
2.6.1接口属性

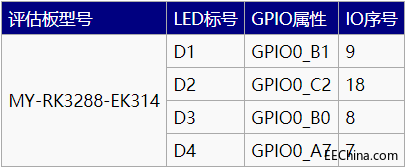

2.6.2测试方法
1)GPIO输出测试
设置需要测试的GPIO的IO序号
# OUT_IO_NUMBER=9
导出GPIO
# echo ${OUT_IO_NUMBER} > /sys/class/gpio/export
设置GPIO方向
# echo out > /sys/class/gpio/gpio${OUT_IO_NUMBER}/direction
控制输出电平
# echo 0 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
# echo 1 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value

2)GPIO输入测试
设置需要测试的GPIO的IO序号
# IN_IO_NUMBER=18
导出GPIO
# echo ${IN_IO_NUMBER} > /sys/class/gpio/export
设置GPIO方向
# echo in > /sys/class/gpio/gpio${IN_IO_NUMBER}/direction
查看输入电平
cat /sys/class/gpio/gpio${IN_IO_NUMBER}/value


2.7  GPIO-KEY测试
2.7.1接口属性


2.7.2测试方法
直接按SW1和SW2

2.7.3附图


2.8串口测试
MY-RK3288-EK314共3个串口,其中1个调试串口,2个用户串口。
2.8.1用户串口属性

提示:这里列出串口的收发管脚,串口其它管脚的定义请看原理图。

2.8.2串口测试
安装串口软件APK
附图



2.9  RTC测试
2.9.1测试说明
受快递运输影响,MY-RK3288-EK314 系列评估板发货时不带电池。测试RTC前请自备纽扣电池并安装到评估板上。
MY-RK3288-EK314的电池座在底板正面的“BT1”位置。

2.9.2测试方法
1)开机后查看"clock"
附图

2)关机后,等一会儿再开机:
附图


2.10  SPI测试
MY-RK3288-EK314上有两组SPI接口。

2.10.1接口属性
测试需要用到SPI接口的MISO和MOSI管脚,在下表中列出。


2.10.2测试说明
1)采用SPI自发送(输出)自接收(输入)的方式。
注意:测试需要短接评估板的管脚,如果不确定自己能正确短接的请找硬件工程师支持,否则可能会损坏评估板。
2)与SPI测试程序匹配的SPI接口是SPI2,所以我们的SPI测试是测试SPI2。

2.10.3测试方法
1)准备测试
短接SPI0的MISO和MOSI管脚。
2)执行测试
# ./spi_test -D /dev/spidev0.0
3)测试结果
如果SPI正常,在终端上会看到如下字符:
FF FF FF FF FF FF
40 00 00 00 00 95
FF FF FF FF FF FF
FF FF FF FF FF FF
FF FF FF FF FF FF
DE AD BE EF BA AD
F0 0D

2.10.4附图


2.11摄像头OV13850测试
接上摄像头,启动,接着打开“Camera”,会出现如下:
附图


【下章节为明远智睿MY-RK3288-EK314 ANDROID5.1 测试手册(3)】
