勇敢的芯伴你玩转Altera FPGA连载97：基于UART发送的RTC读取

         如图10.38所示，本实例通过IIC接口定时读取RTC中的时、分、秒寄存器，同时将时、分、秒数据通过UART发送到PC上的串口调试助手进行实时的显示。

图10.38 RTC与UART实例功能框图

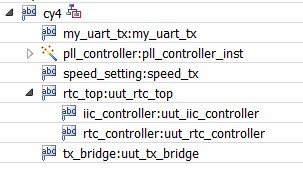

         本实例模块划分如图10.39所示。

图10.39 RTC与UART实例模块层次

连接好下载线，给CY4开发板供电（供电的同时也连接好了UART）。

打开Quartus II，进入下载界面，将本实例工程下的cy4.sof文件烧录到FPGA中在线运行。

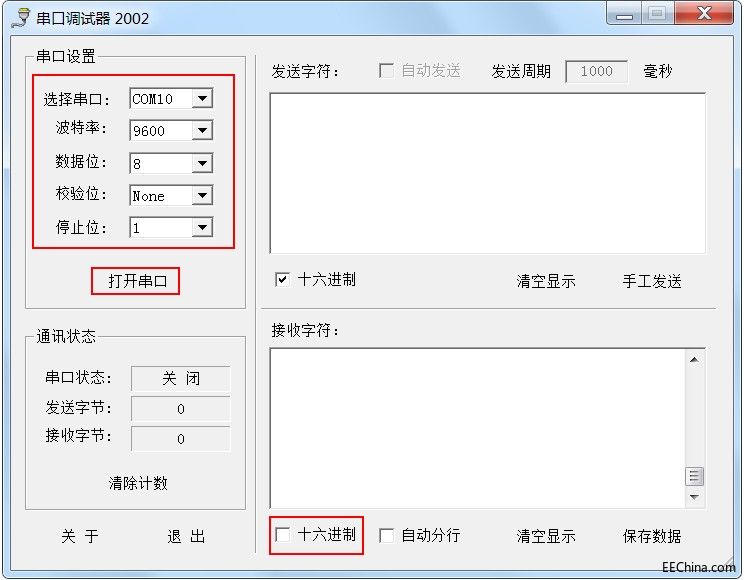

双击“串口调试器”，如图10.41所示，打开串口调试器后，选择串口为COM10（我们前面在硬件管理器中新识别到的COM口，实验者应以自己电脑识别到的COM口为准），设置波特率为9600，数据位为8，校验位为None，停止位为1。点击“打开串口”。尤其注意“接收字符”下面的“十六进制”不要勾选。

图10.41 串口调试器基本设置

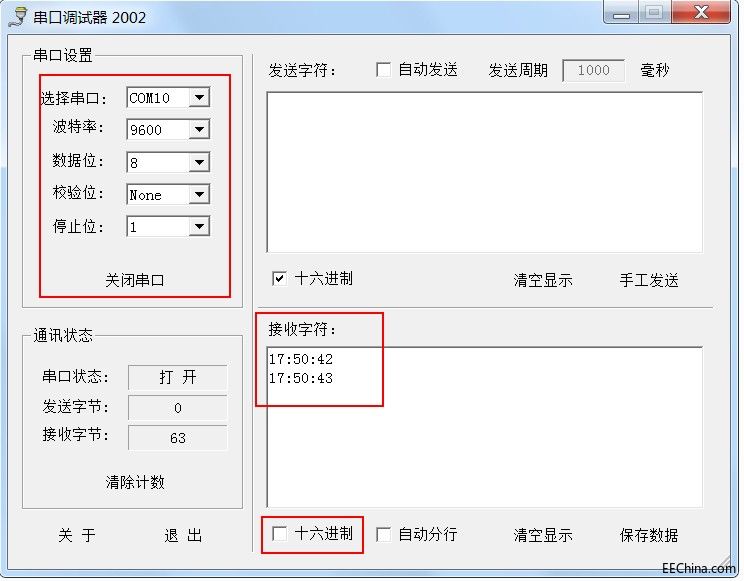

         如图10.42所示，当我们点击完“打开串口”，其显示字符就变成了“关闭串口”。

         此时我们看到“接收字符”下面不断有时间地址的一串时、分、秒信息打印出来。这组不断更新的数据就是我们从RTC芯片中读取的时间信息。

图10.42 窗口调试器接收时间信息
