本文档介绍迅为4412开发板的显卡分辨率修改方法。

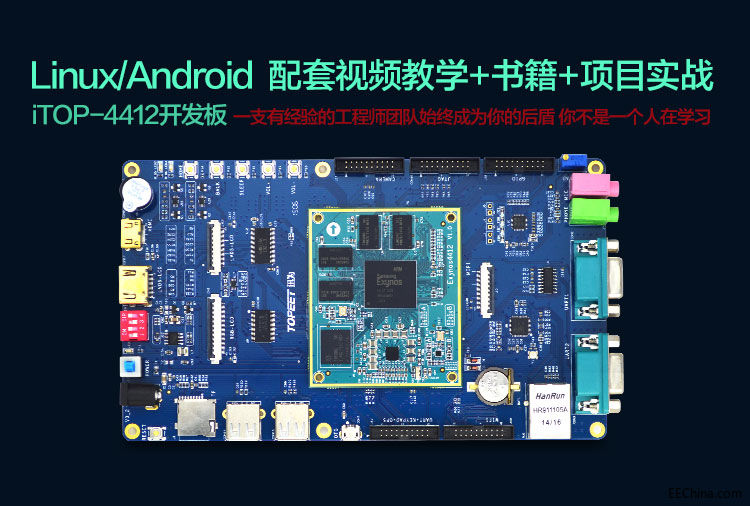

iTOP-4412 开发板支持 4.3 寸、7 寸和 9.7 寸等 lcd 显示屏。其中 4.3 寸屏是用的 cpu
直接出来的 RGB 信号，7 寸屏和 9.7 寸屏是用的 LVDS 信号，硬件上使用了一个 RGB 转
LVDS 的芯片实现的。我们来看下显示驱动，显示驱动在内核的“drivers/video/samsung”
目录下面，这个驱动是三星提供好的，只讲下需要修改的几个文件。
首先是关于屏幕的分辨率的修改，因为不同的屏幕分辨率，频率以及其他一些硬件参数是
不同的，所以我们需要根据这些参数去配置 cpu 的显示控制器，关于这些参数是在
“driversvideo/samsung/s3cfb_wa101s.c”这个文件，打开这个文件我们可以看到这个文
件主要就是定义了一个类型是 s3cfb_lcd 的变量 wa101，屏幕的硬件参数（分辨率，时钟频
率以及其它）就是保存在这个变量里面，现在我们来看下这个变量结构类型的定义：
struct s3cfb_lcd {
int width;
int height;
int bpp;
int freq;
struct s3cfb_lcd_timing timing;
struct s3cfb_lcd_polarity polarity;
void (*init_ldi)(void);
void (*deinit_ldi)(void);
};
其中的 width 和 height 指屏幕的分辨率，freq 是时钟频率，bpp 是数据位。timing 是
屏幕的其他一些参数，timing 的类型定义如下：
struct s3cfb_lcd_timing {
int h_fp;
int h_bp;
int h_sw;
int v_fp;
int v_fpe;
int v_bp;
int v_bpe;
int v_sw;
};
这个结构代表屏幕的左间距，右间距，水平同步信号宽度，垂直同步信号的有效行数等屏
幕的硬件参数，这些参数可以通过查看屏幕的数据手册获得。
下面是 polarity 变量，他的定义如下：
struct s3cfb_lcd_polarity {
int rise_vclk;
int inv_hsync;
int inv_vsync;
int inv_vden;
};
这个变量代表时钟行场的极性。
通过修改这个文件里面的这些参数就可以设置 cpu 的显示控制器来支持我们使用的 lcd
屏幕了。
下面我们来看一下 lcd 的控制文件：arch/arm/mach-exynos/setup-fb-s5p.c 在这个文
件的 s3cfb_cfg_gpio 函数完成 LCD 数据引脚初始化， 驱动能力设为最高
S5P_GPIO_DRVSTR_LV4；管脚驱动能力，S5P_GPIO_DRVSTR_LV1-4 四个等级选择，并且
设置 LVDS 芯片的使能引脚输出高：
void s3cfb_cfg_gpio(struct platform_device *pdev)
{
int err;
s3cfb_gpio_setup_24bpp(EXYNOS4_GPF0(0), 8, S3C_GPIO_SFN(2), S5P_GPIO_DRVSTR_LV4);
s3cfb_gpio_setup_24bpp(EXYNOS4_GPF1(0), 8, S3C_GPIO_SFN(2), S5P_GPIO_DRVSTR_LV4);
s3cfb_gpio_setup_24bpp(EXYNOS4_GPF2(0), 8, S3C_GPIO_SFN(2), S5P_GPIO_DRVSTR_LV4);
s3cfb_gpio_setup_24bpp(EXYNOS4_GPF3(0), 4, S3C_GPIO_SFN(2), S5P_GPIO_DRVSTR_LV4);
#if 1 // TC4
//LVDS_PWDN
err = gpio_request(EXYNOS4_GPL1(0), "GPL1_0");
if (err) {
printk(KERN_ERR "failed to request GPL1 for "
"lcd power control\n");
return err;
}
gpio_direction_output(EXYNOS4_GPL1(0), 1);
s3c_gpio_cfgpin(EXYNOS4_GPL1(0), S3C_GPIO_OUTPUT);
gpio_free(EXYNOS4_GPL1(0));
#endif
}
然后是时钟控制函数，完成时钟的使能和关闭：
int s3cfb_clk_on(struct platform_device *pdev, struct clk **s3cfb_clk)
{
struct clk *sclk = NULL;
struct clk *mout_mpll = NULL;
struct clk *lcd_clk = NULL;
u32 rate = 0;
int ret = 0;
lcd_clk = clk_get(&pdev->dev, "lcd");
if (IS_ERR(lcd_clk)) {
dev_err(&pdev->dev, "failed to get operation clk for fimd\n");
goto err_clk0;
}
ret = clk_enable(lcd_clk);
if (ret < 0) {
dev_err(&pdev->dev, "failed to clk_enable of lcd clk for fimd\n");
goto err_clk0;
}
clk_put(lcd_clk);
sclk = clk_get(&pdev->dev, "sclk_fimd");
if (IS_ERR(sclk)) {
dev_err(&pdev->dev, "failed to get sclk for fimd\n");
goto err_clk1;
}
if (soc_is_exynos4210())
mout_mpll = clk_get(&pdev->dev, "mout_mpll");
else
mout_mpll = clk_get(&pdev->dev, "mout_mpll_user");
if (IS_ERR(mout_mpll)) {
dev_err(&pdev->dev, "failed to get mout_mpll for fimd\n");
goto err_clk2;
}
ret = clk_set_parent(sclk, mout_mpll);
if (ret < 0) {
dev_err(&pdev->dev, "failed to clk_set_parent for fimd\n");
goto err_clk2;
}
ret = clk_set_rate(sclk, 800000000);
if (ret < 0) {
dev_err(&pdev->dev, "failed to clk_set_rate of sclk for fimd\n");
goto err_clk2;
}
dev_dbg(&pdev->dev, "set fimd sclk rate to %d\n", rate);
clk_put(mout_mpll);
ret = clk_enable(sclk);
if (ret < 0) {
dev_err(&pdev->dev, "failed to clk_enable of sclk for fimd\n");
goto err_clk2;
}
*s3cfb_clk = sclk;
return 0;
err_clk2:
clk_put(mout_mpll);
err_clk1:
clk_put(sclk);
err_clk0:
clk_put(lcd_clk);
return -EINVAL;
}
int s3cfb_clk_off(struct platform_device *pdev, struct clk **clk)
{
struct clk *lcd_clk = NULL;
lcd_clk = clk_get(&pdev->dev, "lcd");
if (IS_ERR(lcd_clk)) {
printk(KERN_ERR "failed to get ip clk for fimd0\n");
goto err_clk0;
}
clk_disable(lcd_clk);
clk_put(lcd_clk);
clk_disable(*clk);
clk_put(*clk);
*clk = NULL;
return 0;
err_clk0:
clk_put(lcd_clk);
return -EINVAL;
}
void s3cfb_get_clk_name(char *clk_name)
{
strcpy(clk_name, "sclk_fimd");
}
然后是 s3cfb_backlight_on 函数，这个是使能屏幕显示，s3cfb_backlight_off 关闭屏幕
显示。
|
