Diodes 公司的 USB 端口专用高侧电源切换器
发布时间：2018-10-9 11:12
发布者：eechina
|

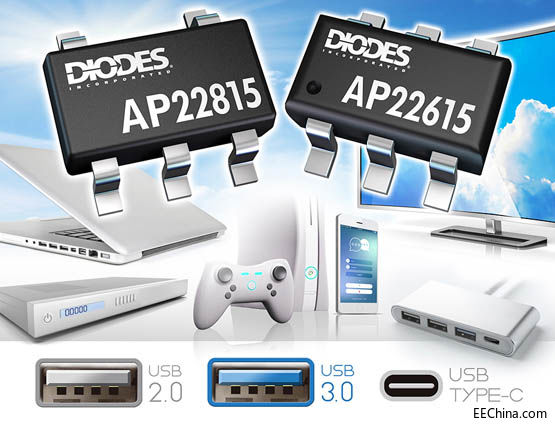

涵盖电力传输与快速用途切换 Diodes 公司推出 AP22815 和 AP22615 3A 单通道 USB 端口专用高侧电源切换器和其他热拔插产品应用。这些装置是专门设计用来提供用于热拔插的敏感电子设备，例如 USB 周边装置或外接储存装置。
高度整合的高侧切换器提供自动回复的多元端口保护，包括过电压、过电流、短路和过热等。此外，产品功能还包括控制上升时间和欠压锁定，以及放电功能和外部储存电容器。 以 N 通道 MOSFET 和 Diodes 公司的专利铜柱封装技术为基础，可实现极低的导通电阻，电源切换器的宽输入电压范围介于 3.0V 到 5.0V，可调整的受限负载电流最高达 4.0A (仅限 AP22615)。AP22815/615 是低 RDS(ON) 仅 40mΩ，且具备高 ESD 保护 (人体模型 2kV，机械模型 200V) 的整合式负载开关，适用于各种产品应用，包括笔记本电脑、小笔电、平板计算机、机顶盒、USB 充电器，和其他消费性电子产品。 高侧电源切换器能整合 AP22615 可以调整的负载电流限制，完全符合 USB 电力传输与快速用途切换的规格。这能确保内部功率晶体管会侦测电轨是否正常运作，并在 150µs 的时间内响应，进而支持 USB 电源接电端及供电端的热插入，而不中断消费体验。 两种装置都具有启动 (可指定为高态有效或低态有效) 和可发出故障讯号的专用旗标输出。为了因应高负载电容装置，装置内建 7 毫秒的抗尖峰脉冲间隔，避免假触发。 具有固定电流限制的 AP22815 采用 TSOT25 封装。具有可调整电流限制的 AP22615 采用 TSOT26 封装。 |
