铂热电阻信号调理器ADT70ADT70在电阻应变仪中的应用电路图
发布时间：2011-2-19 09:35
发布者：电路图分享

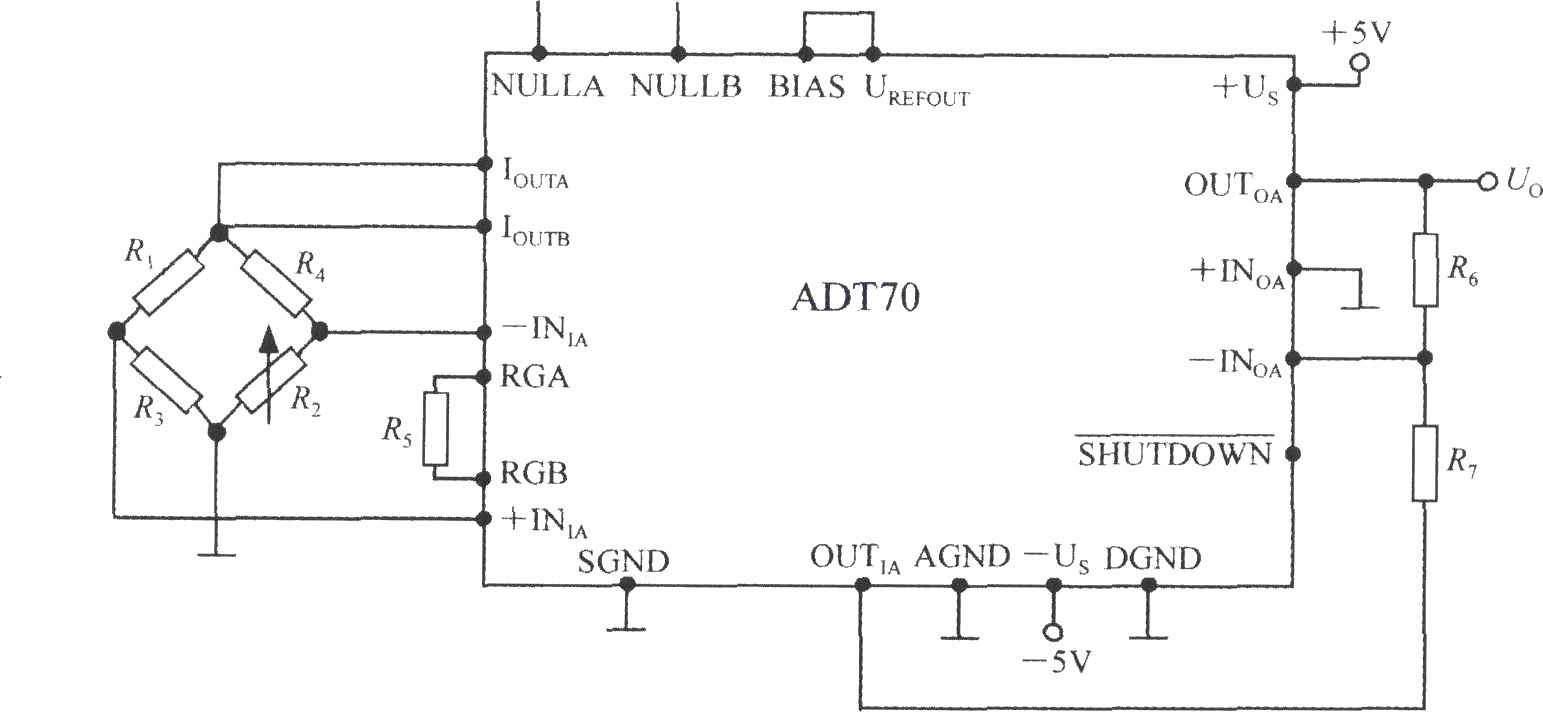

 ADT70在电阻应变仪中的应用电路如图所示。测量电桥由温度补偿片R1、测量应变片R2、无感线绕电阻R3和R4组成，它们的标称值均为1kΩ。桥路工作电流由IOUTA和IOUTB端提供，通过每个桥臂的电流为1mA。不受外力时预先把电桥调平衡。当试件受到外力而产生形变时，测量应变片的电阻值发生变化，使电桥失去平衡，从电桥对角线上就输出微弱的电压信号△u，有公式:  式中，E为供桥电压。△u经过A1和A2两级放大后，获得输出电压，送至数字电压表。应变仪的总增益及仪表的标定，可通过调节R5、R6和R7的电阻值来设定，最终使数字电压表直接显示应变值。考虑到各桥臂电阻有一定的偏差，另外受接触电阻和引线电阻的影响，均会导致电桥的原始状态不平衡，产生初始输出电压，实际应用时还应在测量电桥中增加电阻调平衡电路。 |
