双通道智能化传感器信号处理器MAX1463构成的高精度压力检测系统的电路框图
发布时间：2011-2-19 09:34
发布者：电路图分享

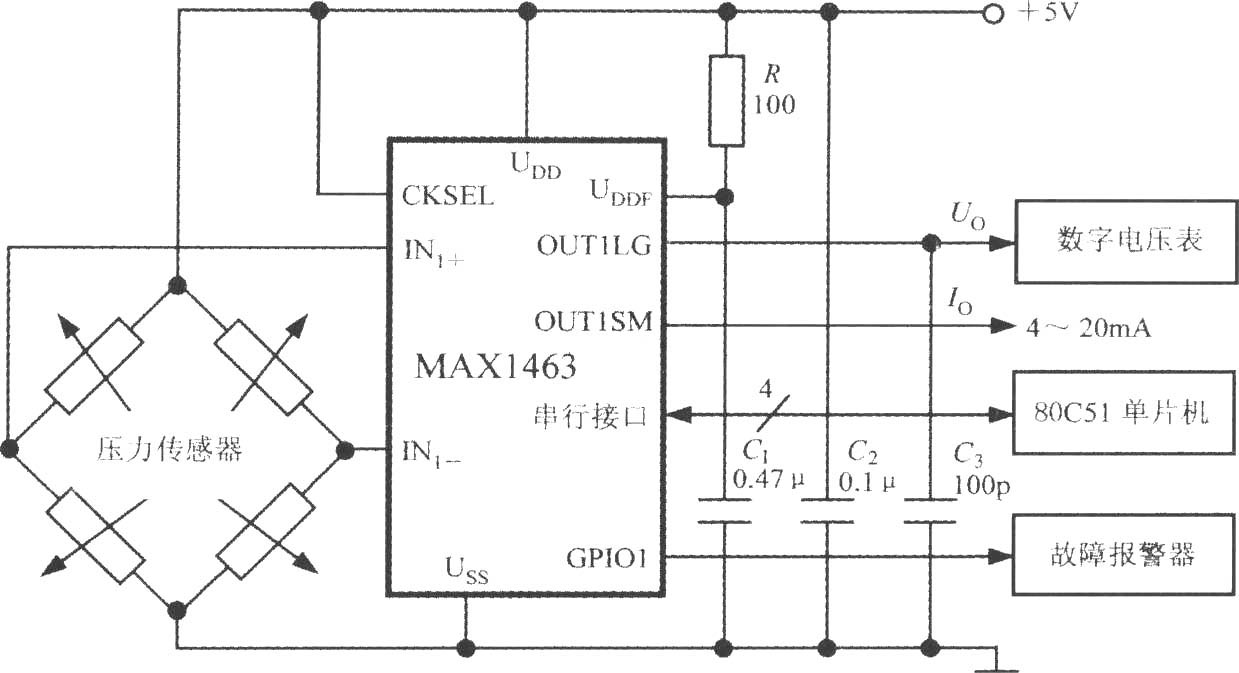

由MAX1463构成的高精度压力检测系统的电路框图如图所示。桥式压力传感器的输出电压接MAX1463的IN1+、IN1-端。在CPU的控制下，压力信号依次经过非线性校准、温度补偿和模／数转换后，从串行接口输出到80C51单片机；还经过DAC转换成模拟输出电压Uo，送至数字电压表显示出被测压力值。通用数字I／O接口的GPI01引脚接故障报警器，当传感器的引线开路或CPU在执行程序时发生溢出时，可驱动蜂鸣器发出报警声。对传感器信号的线性化和温度补偿，均通过预先存储在闪存中由用户定义的算法来完成。CPU按规定程序来执行存储在闪存中的指令。将CKSEL端接高电平时，MAX1463就选择内部4MHz时钟振荡器。由于CPU与ADC的操作是完全同步的，因此可减小系统 噪声。  |
