考毕兹振荡器电路
发布时间：2011-2-17 12:17
发布者：circuit_share
|

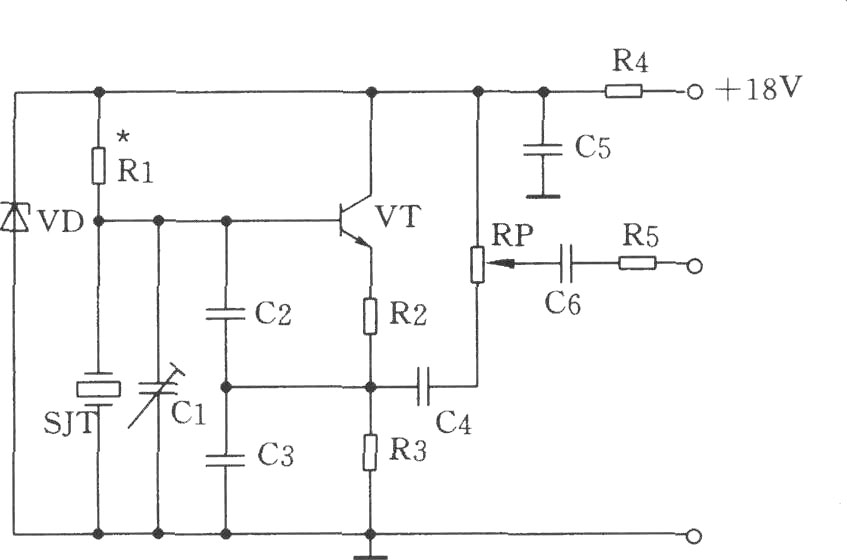

如图所示为考毕兹振荡器电路。它带一个基频率晶体，其频率为1499kHz，晶体SJT并接在电容C2、C3两端。射极分压电阻R2、R3提供基本的反馈信号，反馈受电容分压器C2、C3的控制。晶体SJT起振工作后输入给三极管VT基极1499kHz正弦波信号，由射极输出器VT输出，经耦合电容C4送入电位器RP输出。电阻R1把18V电压降压供给VT一个合适的偏置电压，适当调节电阻R1可使考毕兹振荡器工作在软激励状态。电阻R4、电容C5为专耦电路。调节电容C1，可将振荡器精密的微调在工作频率上。调节电位器RP，可改变振荡信号输出电平的大小。 元器件选择：电容C1为5～20p，C2为51p，C3、C6为100p，C4为15p，C5为100μ／32V。电阻R1为62kΩ，R2为300Ω，R3为2．4kΩ，R4为360Ω，1／2W，R5为15kΩ。电位器RP选4．7kΩ。三极管VT为3DG120C，65≤β≤115。稳压二极管VD用2CW58。晶体SJT选用JA5B型-1499Hz。  |
