LM170构成的输出稳定的双T正弦波振荡器电路图
发布时间:2011-2-17 12:08 发布者:
circuit_share
关键词:
LM170
,
双T
,
振荡器
,
正弦波

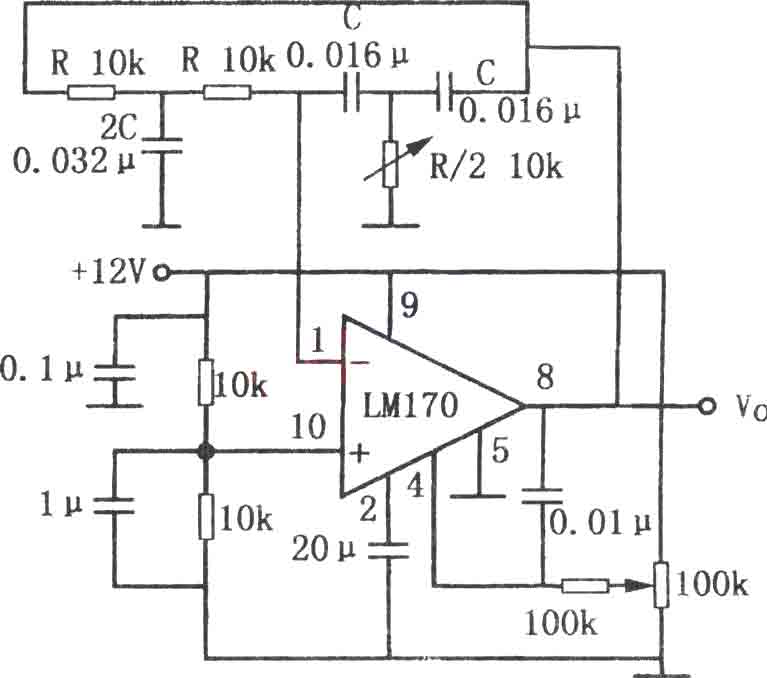

如图所示为输出稳定的双T正弦波振荡
电路
。该电路是采用自动增益控制
放大器
LM170来稳定其振幅的。采用这种方法能保证波形不失真。即使双T回路和放大器增益发生变化,也能保证输出幅度恒定。采用图示元件值可补偿40dB的变化。100k电位器是用来改变自动增益控制的阈值电平,从而改变输出电平。电路的振荡频率为:
f0=1/2πRC
采用图中所标元件数值,振荡频率约为1kHz。
