中功率线性放大器RF2103P引脚

发布时间：2011-2-16 12:27 发布者：circuit_share

RF2103P是***率线性放大器IC，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于UHF频段无线电发射的末级线性RF放大，其工作频率为450～1000MHz。RF2103P也可作为驱动放大器应用于较高功率的场合，除了外部匹配网络外，器件本身包含电源供给线和旁路电容，可产生750mW(CW)输出功率。RF2103P可由3节电池供电，最大CW输出在3．6V时为175mW，由输出匹配网络决定，器件总增益为31dB。RF2103P可用于数字通信系统、扩频通信系统、作为高功率线性驱动器、便携式电池供电设备、商用和消费类系统、基站设备等。 RF2103P的引脚排列如图所示。

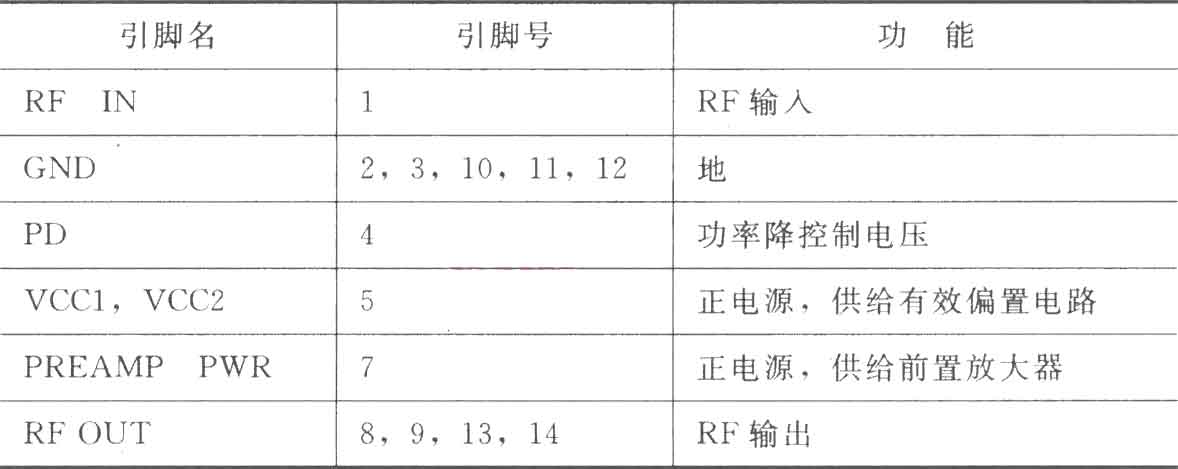

引脚功能如下表所示：
