RF2155可编程增益功率放大器引脚
发布时间:2011-2-16 12:22
发布者:circuit_share

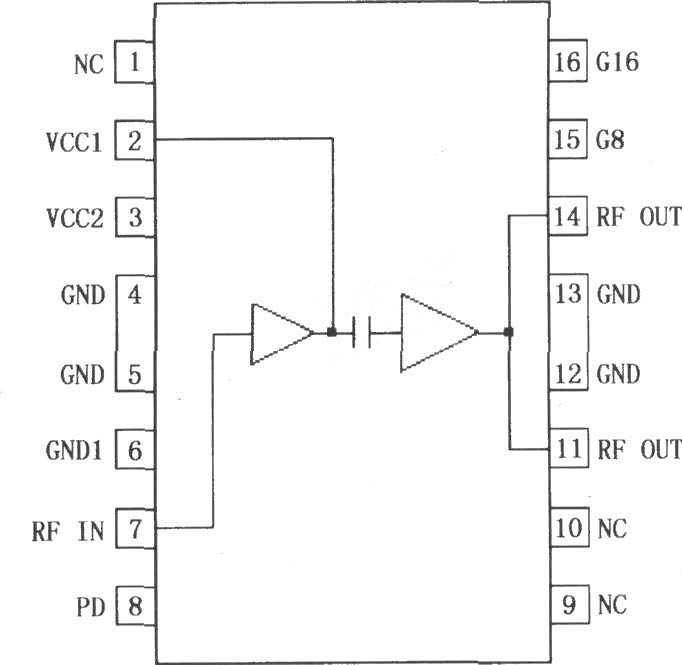

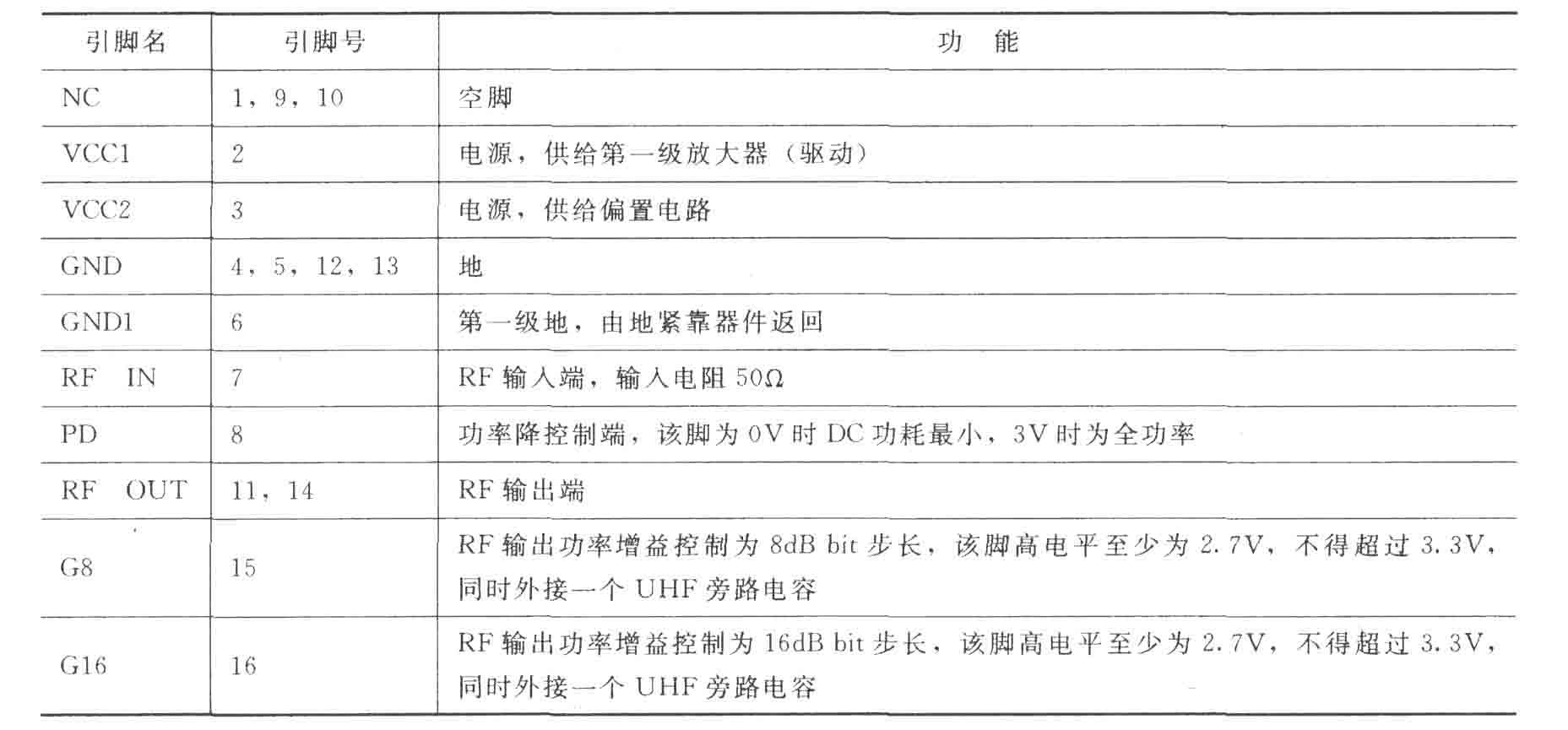

RF2155是可编程增益放大器IC,应用在3V手持式系统,采用先进的砷化镓异质结双极型晶体管(HBT)处理,设计用于模拟蜂窝电话系统发射器的末级线性RF放大或ISM工作频率为915MHz的应用。除了外部匹配网络外,器件本身包含电源供给线。两位bit数字控制以每步长8dB提供4个级别的功率。RF2155的引脚排列如图所示。 各引脚功能如下表所示: |
RF2155是可编程增益放大器IC,应用在3V手持式系统,采用先进的砷化镓异质结双极型晶体管(HBT)处理,设计用于模拟蜂窝电话系统发射器的末级线性RF放大或ISM工作频率为915MHz的应用。除了外部匹配网络外,器件本身包含电源供给线。两位bit数字控制以每步长8dB提供4个级别的功率。RF2155的引脚排列如图所示。 各引脚功能如下表所示: |
