INA331／332低功率单电源CMOS仪表放大器引脚
发布时间：2011-2-16 12:08
发布者：circuit_share

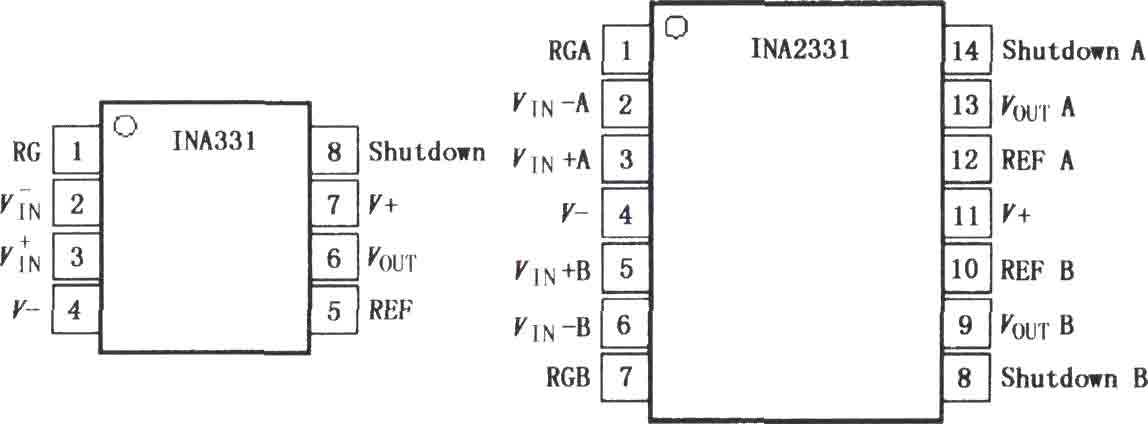

INA331／332是Rail-Rail输出、低功率CMOS仪表放大器，可单电源工作，也可以双电源工作。INA331／332系列产品提供差动信号消耗电流仅415μA(关闭时降为0．01μA)的微功率、低价格、低噪声仪表放大器，可在毫微秒内从关闭状态返回标准工作状态，其关闭特性是低功率电池和多路技术应用的最佳选择。1NA331／332的内部设定增益为5，用户也可用外部电阻灵活地设定更高的增益。INA331／332可将共模干扰降低到低程度(即使在高频时)，因此线路噪声和线路谐波被抑制。INA331／332具有宽带宽和高转换速率，可理想地应用于驱动取样模一数转换器，也可当作通用型仪表放大器使用，其宽的温度范围使之可用于要求苛刻的工业自动化环境。INA331／332可用于工业传感放大(电桥、热电偶、RTD、位置等)、医疗设备(ECG、EEG、EMG放大)、驱动A／D变换、具有增益的差动线接受器、场效计、个人计算机储蓄卡、音频放大、通信、测试设备、自动化仪表等。INA2331和INA2332分别是INA331和INA332的双配置。INA331／332及INA2331／2332的引脚排列如图所示。  |
