ISO122／124构成的π型滤波器电路图

发布时间：2011-2-15 15:54 发布者：电路图分享

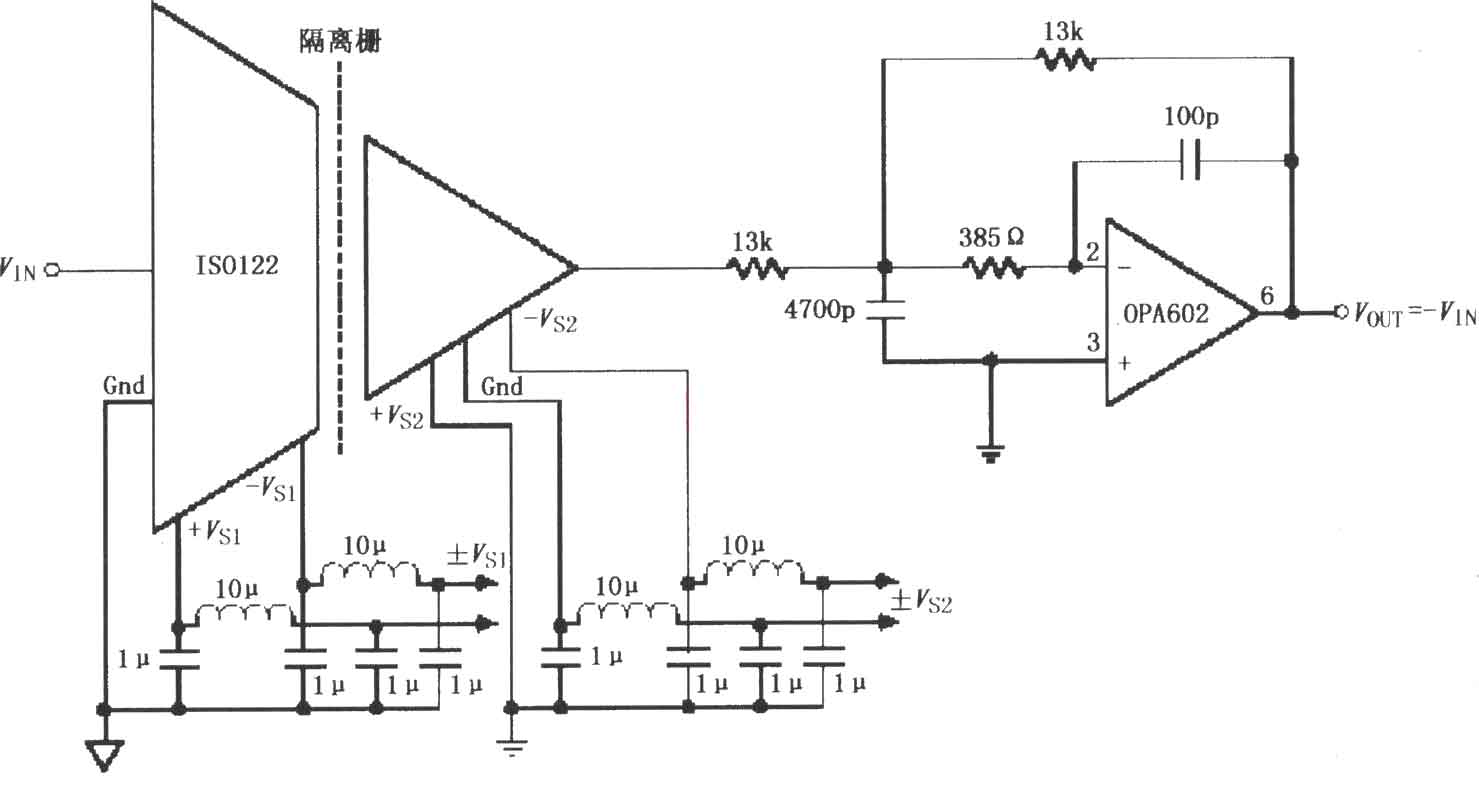

如图所示为由ISO122／124构成的π型滤波器电路。ISO122／124内部一个振荡器将调制解调器频率设置为500kHz，为了抑制来自于DC／DC变换器任何直通(拍频)的噪声，在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122／124输出端500kHz纹波被抑制到20mV，再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波，二极点低通滤波器截止点为100kHz。
