带电池充电功能的无源低频接口

发布时间:2009-11-13 11:09    发布者:嵌入式公社
关键词: 充电 , 低频 , 电池 , 功能 , 接口
新器件可在一米范围内以无线方式为 MSP430 MCU提供核心动力

为了提高医疗、工业以及消费类电子产品的便捷性,开发人员不断致力于提升应用的无线功能。日前,德州仪器推出业界首款无源低频接口 (PaLFI) 器件,作为新产品系列的第一款解决方案,其能够以无线方式为超低功耗 MSP430 微处理器 (MCU) 提供能量,使 MCU 即便在备选电池电量都耗尽的情况下也能正常运行。例如,PaLFI 不仅能够与植入式医疗设备进行远程通信,并且还能为其供电,从而使整个过程尽量实现非介入式治疗。除了还适用于众多其他潜在应用外,该器件还适用于流水线作业或集装箱跟踪以及诸如 CD/DVD 播放器和测量仪器等电子设备的终端网络配置。

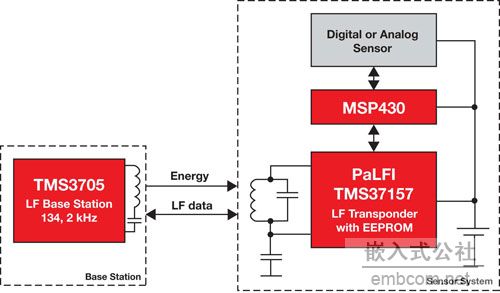

PaLFI 器件将低频无线接口与 SPI 接口完美结合在一起,能够在明确定义的激活/通信区域内确保实现超级稳定的通信性能。即将发布的产品系列不仅包含具备安全/认证特性的衍生方案,还包含不带电池充电功能、存储器容量较小的低价版本,非常适用于终端网络配置等应用。




PaLFI 的主要特性与优势

•    通过 RF 域实现的电池检测和充电功能可支持植入体等密封设备的运行;
•    用户可通过 SPI 与无线 LF 134kHz 接口访问 PaLFI 存储器,从而可对更多微处理器存储器进行存取;
•    该器件可为电池供电型 MSP430 MCU 提供能量,并且可以在没有电池的情况下也能让微处理器正常运转,从而确保了数据的可用性,防止数据丢失;
•    低频段 (LF) 确保了明确定义的读取区域内的稳定通信;
•    当 PaLFI 与电池相连后,您无需电池也可将数据以编程方式写入到存储器中,使 MCU 为配置或校准操作读取和使用内容。

价格与供货情况

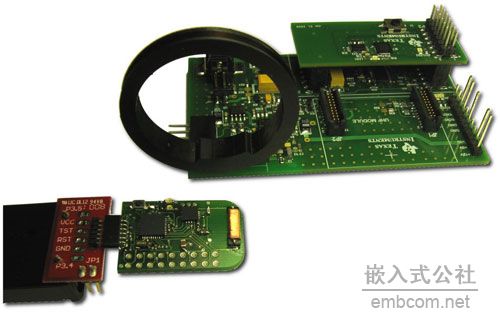

TMS37157 PaLFI 采用 16 引脚 QFN 封装。PaLFI 评估套件 eZ430-TMS37157 包括 eZ430 MSP430F1612 USB 开发记忆棒,以及采用 MSP430F2274 和 TMS37157 PaLFI 的 MSP430 目标板。该器件与套件均已开始供货,可通过 TI 分销商立即订购,网址为 www.ti.com/palfi_prestore

除 PaLFI 评估套件外,Amber Wireless 还可提供 Gateway AMB3020 以帮助开发人员跨越式实现基于 PaLFI 的设计。该套件包括具备 PaLFI TMS37157 与 AMB8425 868 MHz 无线电广播模块的电路板,以及 MSP430F2272 主机控制器与 CC1101 RF 收发器。此外,该套件还包含可作为主机的 AMB8465 USB 收发器记忆棒,能够实现电池供电型高速远程通信应用。典型应用是有源标签,通过低频 PaLFI 接口触发来实现集装箱跟踪。

通过访问以下链接查阅有关 TI 最新 PaLFI 器件的更多信息:
•    PaLFI 产品文件夹:
http://focus.ti.com.cn/cn/docs/toolsw/folders/print/ez430-tms37157.html
•    TI 医疗解决方案:
http://focus.ti.com.cn/cn/apps/docs/appcategory.tsp?appId=270&DCMP=TI-cn_Home_Tracking&HQS=Other+OT+home_a_medical
•    便携式医疗仪表方框图:
http://focus.ti.com.cn/cn/docs/solution/folders/print/355.html
•    MSP430 微处理器:
http://focus.ti.com.cn/cn/mcu/docs/mcuprodoverview.tsp?sectionId=95&tabId=140&familyId=342
•    TI RFID
http://focus.ti.com.cn/cn/rfid/shtml/rfid.shtml?DCMP=TI-cn_Home_Tracking&HQS=v+OT+home_p_tirfid
•    TI eStore:
www.ti.com/palfi_prestore;
•    通过 Twitter 了解 TI 最新信息:
www.ti.com/palfi_prtwitter
•    Amber Wireless:
www.amber-wireless.de
