机床电磁吸盘欠流保护电路图
发布时间：2011-2-13 10:36
发布者：电路图分享
|

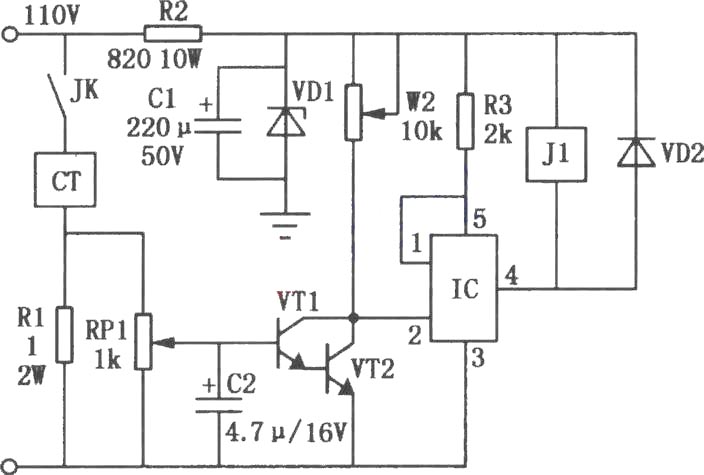

电路如图所示，+24V电源是由电磁吸盘110V电源降压取得。当电磁吸盘电路动合触点JK闭合后，电磁吸盘CT通电工作，其额定电流约为l.4A(强力磁盘电流会更大些)。此时串联在电磁吸盘电路中的取样电阻Rl上将有1.4V的电压降，再经过取样电位器RPl取样后加在晶体管VTl的输入回路，由VTl、VT2进行复合放大。VTl、VT2复合后的放大倍数很高，VT2集电极电位变化接近于阶跃信号，使功率开关集成电路IC能迅速导通或截止。正常时来自取样电路的信号电压经放大后，使VTl、VT2的集电极电位接近0V，IC的②脚处在低电位，④脚导通，继电器J1得电。其动合触点闭合，使机床给进工作。当电磁吸盘电流小于额定电流90％时(此值可调整)，IC的④脚截止，J1断电，机床给进电路同时断电，给进系统停止工作，从而避免了事故的发生。 本电路IC选用TWH8751型，VTl选用9013型，VT2选用3DGl2型，VDl选用24V、1W，VD2选用lN4148型，继电器J1选用JTX-24型。  |
