运放继电器延时释放电路图
发布时间:2011-2-12 15:15 发布者:
电路图分享
关键词:
电路图
,
延时释放
,
运放继电器

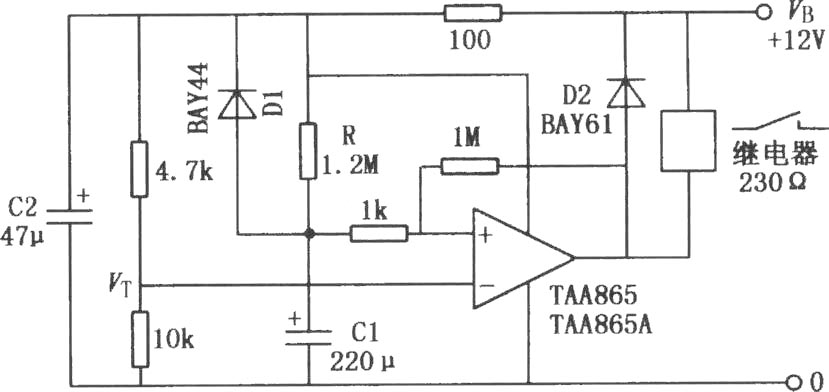

如图所示是运算
放大器
组成的
继电器
延时释放
电路
。当接通电源开关时,
运算放大器
的反相输入端加的是
电阻
4.7kΩ与10kΩ的分压VT,C1还来不及充电,同相输入端加的是低电平。所以运算放大器输出端为低电平,继电器吸合。同时电源通过1.2MΩ电阻向
电容
C1充电。随着电容C1的充电,其上的
电压
逐渐增大,过一段时间后Cl上的电压就成为高电平,故同相输入端加的是高电平,运算放大器输出端为高电平,继电器就释放。所以本电路是继电器延时释放电路。延时时间的长短可通过调节1.2MΩ电阻来改变,如按图上参数,延时时间大约为260s。电路的负载可以是继电器或电磁铁线圈,也可以是信号灯等显示和报警器件。
