安全电子爆竹电路图
发布时间：2011-2-11 13:49
发布者：eetech

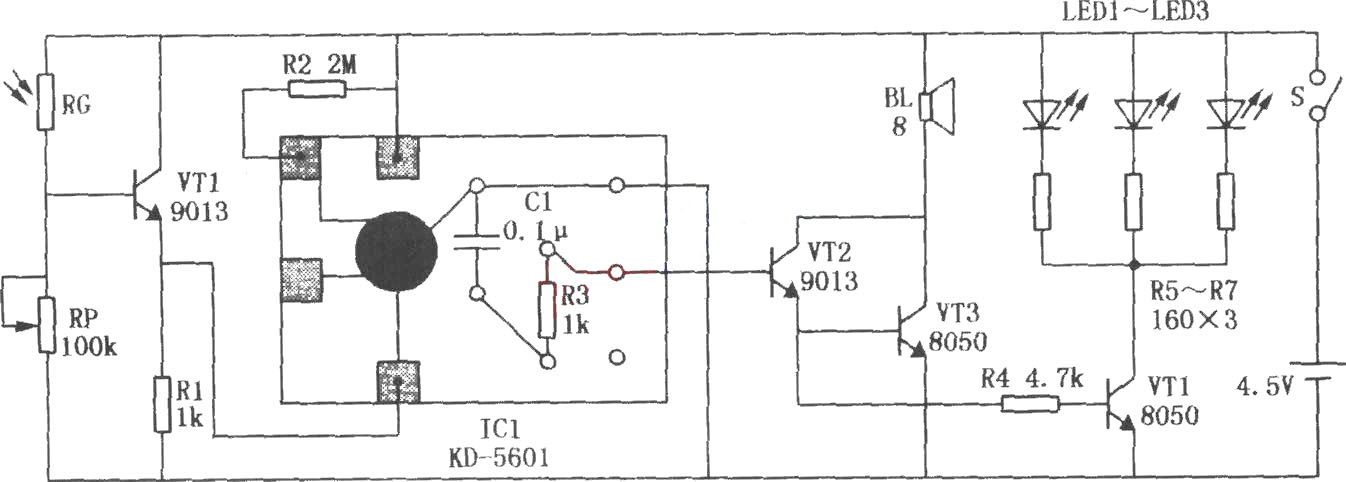

电子爆竹的电路如图所示。IC1是能发出爆竹声响的集成电路KD-5601。当用火柴“点燃”电子爆竹时，火柴发出的光亮作用于光敏电阻RG，使其阻值迅速变小，三极管VT1由截止态转入导通，IC1因触发端获得正脉冲而开始工作。其输出的信号经三极管VT2、VT3组成的复合管进行功率放大，推动扬声器BL发出响亮的爆竹声响。与此同时，三只不同颜色的发光二极管LED1～LED3也随之闪闪发光，并通过光导纤维传至爆竹上端的玻璃管内。数秒钟后，电路自动停止工作。调试时，改变电位器RP的阻值，使光敏电阻RG无光照射时IC1不工作，有光照射时IC1工作。然 后调整电阻R4使发光二极管随爆竹声闪亮。调整R5～R7可以改变发光二极管LED11～LED3的亮度。  |
