锂电充电管理HB6293、HB6290、HB6298A

发布时间:2018年07月02日 09:07    作者:htdzxiaoyao

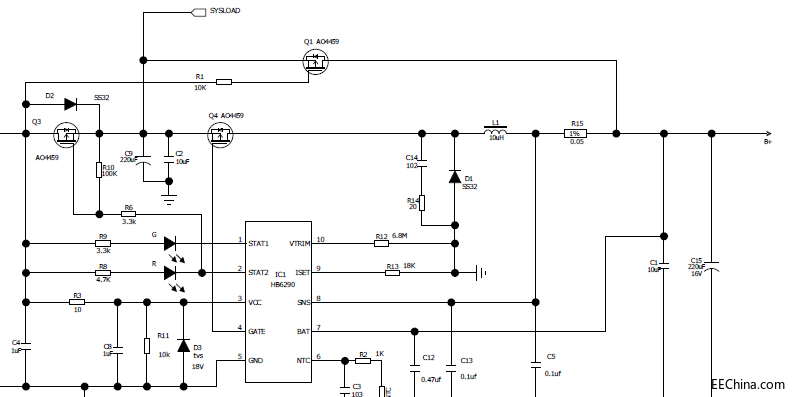

概述

HB6290 为开关型1至4节锂离子/锂聚合物,单节或2节铅酸电池充电管理芯片,非常适合于便携式设备的充电管理应用。HB6290 集高精度电压电流调节器、预充、充电状态指示和充电截止等功能于一体,采用MSOP-10封装。HB6290 对电池充电分为三个阶段: 预充( Pre-charge )、恒流(CC/Constant Current)、恒压(CV/Constant Voltage)过程,恒流充电电流通过外部电阻决定,恒压充电电压可通过外部电阻微调。HB6290集成电池温度检测,过压及短路保护,确保芯片安全工作。HB6290 集成智能电池检测功能及超时错误恢复功能,方便用户使用。

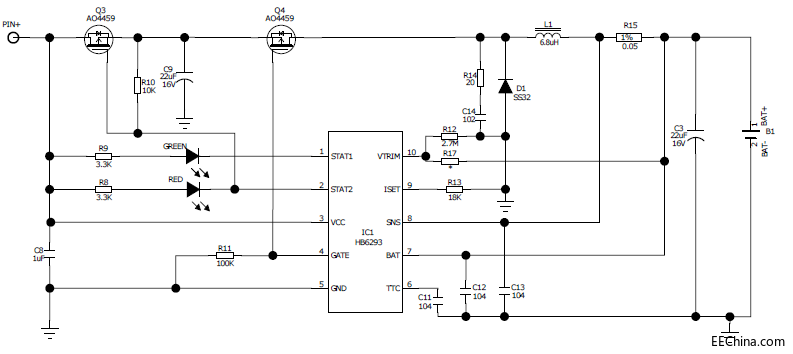

概述


HB6293为开关型单节或两节锂离子/锂聚合物电池充电管理芯片,非常适合于便携式设备的充电管理应用。HB6293 集高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体,采用MSOP-10封装。HB6293 对电池充电分为三个阶段: 预充( Pre-charge )、恒流(CC/Constant Current)、恒压(CV/Constant Voltage)过程,恒流充电电流通过外部电阻决定,恒压充电电压可通过外部电阻微调。HB6293 集成过压及短路保护,确保充电芯片安全工作。HB6293 集成智能电池检测功能及超时错误恢复功能,方便用户使用。

概述

     HB6298A为开关型单节或两节锂离子/锂聚合物电池充电管理芯片,非常适合于便携式设备的充电管理应用。HB6298A集内置功率MOSFET、高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体,采用TSSOP20封装。HB6298A对电池充电分为三个阶段:预充(Pre-charge)、恒流(CC/Constant Current)、恒压(CV/Constant Voltage)过程,恒流充电电流通过外部电阻决定,最大充电电流为1.5A.HB6298A 集成CYCLE-BY-CYCLE电流限制、短路保护,确保充电芯片安全工作.HB6298A集成NTC热敏电阻接口,可以采集、处理电池的温度信息,保证充电电池的安全工作温度.
